خرید سرور HPE DL380 G10

پیشفگتار :

اگر قصد خرید سرور DL380 G10 را دارید، در ادامه با ما باشید.

مدل های استوک (دست دوم) و نو (دست اول) این سرور که هم اکنون (زمستان 1402) در بازار موجود میباشد.

شما دوستان عزیز قادرید این محصول را از فروشگاه اچ پی تایم بررسی و خرید نمائید.

سرور DL380 G10 نیز همانند نسل قبلی خود در دو نوع SFF و LFF روانه بازار شده است.

بهتر است قبل از خرید سرور HP حتما مطالعه جامعی در خصوص انواع نسلهای اچ پی داشته باشید.

شرکت HPE این محصول حرفه ای 2 یونیت خود را که سازگاری بسیار بالایی دارد را در سرتاسر دنیا عرضه کرده است

با توجه به پشتوانه درخشان این شرکت در طراحی سرورهای سازمانی، هم اکنون برای مصارفی چون Big Data و یا Cloud میتوان با خیال راحت روی این برند حساب ویژه ای باز کرد.

بطور کلی سرور اچ پی در تولید و ارائه نسل قبل یعنی DL380 G9 بسیار خوش درخشیده است.

نمای جلویی سرور DL380 G10 اچ پی :

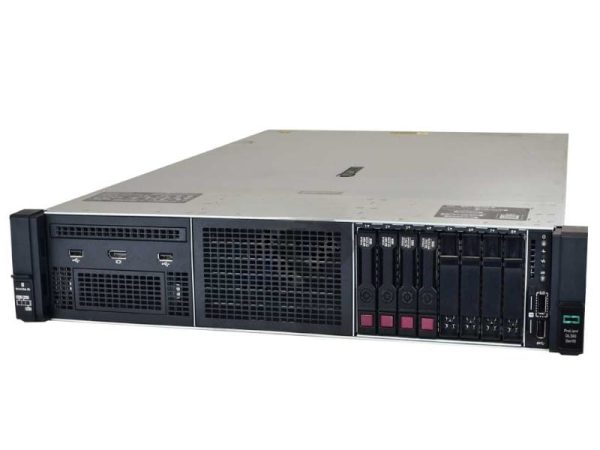

در تصویر زیر نمایی از روبه روی یک سرور DL380 G10 را مشاهده میکنید.

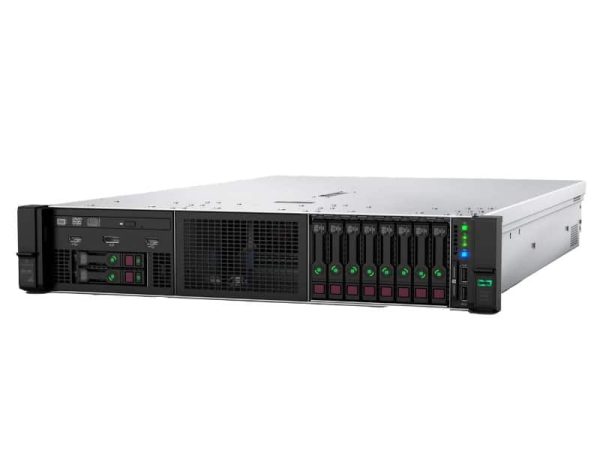

در تصویر بالا نمای روبه رویی از سرور DL380 G10 مدل 16SFF مشاهده میکنید که دارای یک Media-Bay میباشد.

این مدیابی دارای یک عدد dvd-writer و تعدادی پورت usb و .. میباشد، علاوه بر آن یک ماژول 2sff نیز دارد.

در واقع این سرور 16sff + 2sff میباشد، البته در ادامه تصویری از نوع LFF همین سرور نیز توضیح داده خواهد شد.

در صورتی که قصد دارید در خصوص تفاوتهای سرور SFF  و LFF بدانید به لینک LFF VS SFF مراجعه کنید.

در ادامه به معرفی بخشهای مختلف این سرور sff محبوب کمپانی اچ پی میپردازیم:

1- درب اصلی سرور که اهرم آن در وسط درب مشخص است.

2- BAY شماره سوم که میتواند بعنوان مدیابی استفاده شده و پورتهای USB و DISPLAY یا VGA ارائه کند.

3- در صورت نصب مدیابی میتوانید در این قسمت بصورت اختیاری از DVD-Writer استفاده نمائید.

4- در صورتی که از مدیابی استفاده کرده باشید میتوانید در این قسمت از یک ماژول 2sff نصب کنید.

در نظر داشته باشید که این ماژول 2SFF بوده و شما میتوانید 2 عدد هارددیسک 2.5 اینچی یا 2 عدد SSD نصب کنید.

در صورتی که در خصوص انواع هاردها و SSD ها نیاز به راهنمایی دارید لینک تفاوت SSD و هارد را مشاهده کنید.

در تصویر بالا یک مدیابی مخصوص سرور DL380 G10 را مشاهده میکنید.

5- قسمت bay2 سرور که بصورت اختیاری میتوان از 8 عدد هارد یا ssd از نوع sas/sata استفاده کرد.

6- قسمت bay1 یا bay اصلی سرور که میتوان 8عدد هارد یا ssd از نوع SAS/SATA روی آن نصب کرد.

7- دکمه خاموش و روشن کردن سرور

8- چراغ Health یا چراغ سلامت سرور. اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ health در سرور hp مراجعه کنید.

9- چراغ وضعیت شبکه در سرور hp

10- چراغ UID سرور HP. جهت کسب اطلاعات بیشتر به مقاله چراغ UID در سرور HP مراجعه کنید.

11- پورت کنسول و سرویس iLo سرور hp. جهت کسب اطلاعات بیشتر به مقاله iLo سرور hp مراجعه کنید.

12 – پورت usb3

13 – لیبل مشخصات، سریال و مشخصات ورود به ilo که بصورت کشویی میباشد.

14 – باکس شماره 3 که bay هارد در آن قرار میگیرد. بصورت پیشفرض این باکس دارای bay بوده و میتوان روی آن هارد نصب کرد.

15- باکس شماره 2 که bay هارد در آن قرار میگیرد.

16- باکس شماره 1 که bay هارد در آن قرار میگیرد.

17- یک عدد پورت display یا گاها پورت vga جهت خروجی تصویر که فقط در صورت وجود مدیابی وجود خواهد داشت.

18- دو عدد پورت usb2 که فقط درصورتی که Media Bay روی باکس نصب شده باشد وجود خواهند داشت.

در ادامه نگاهی کوتاه به مدل LFF این سرور محبوب می اندازیم.

در تصویر بالا نمونه 8LFF سرور DL380 G10 را مشاهده میکنید.

معمولا مدلی که در بازار موجود است مدل DL380 G10 12LFF میباشد.

این ترکیب معمولا در بازار موجود نیست، و صرفا جهت معرفی قسمتهای مختلف و انواع ماژولی که میتوان روی سرور LFF مورد استفاده قرار داد از این تصویر استفاده شده است.

مواردی که در عکس مشاهده میکنید نیز تقریبا تمامی آنها به تفکیک در قسمت قبل توضیح داده شده است.

نمای داخلی سرور HPE DL380 G10 :

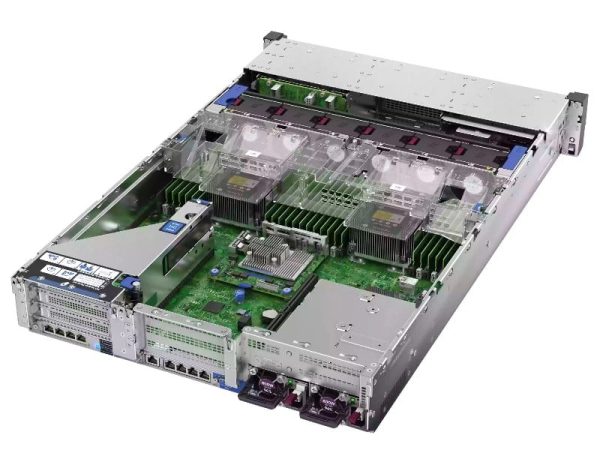

در ادامه به معرفی اجزای داخلی سرور DL380 G10 خواهیم پرداخت.

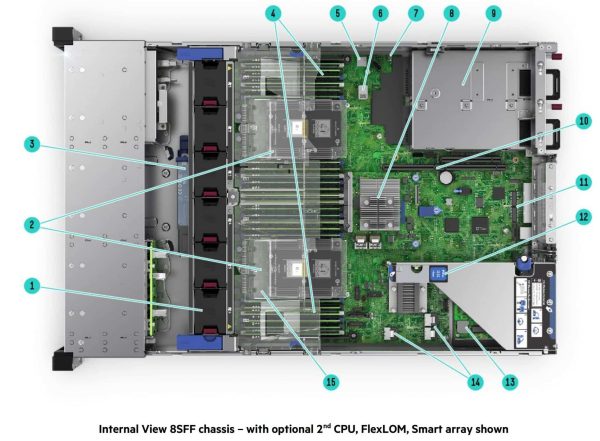

در این تصویر نمونه SFF سرور DL380 G10 مورد بررسی و معرفی قرار گرفته است.

1- فن های سرور DL380 G10 میباشد، این سرور دارای یک کیت فن 6 تایی میباشد.

2- هیت سینک سرور DL380 G10 میباشد، این سرور دارای 2 سوکت CPU بوده و باالطبع دارای 2 عدد Heat Sink میباشد.

3- باطری کش رید کنترلر سرور، این باطری در هنگام قطعی ناگهانی برق، حافظه کش مربوط به ریدکنترلر را جهت انتقال دیتاهای داخل کش به مدت محدودی روشن نگه میدارد. این باطری ها 96w بوده و در بازار به نام باطری G10 میتوان آن را تهیه کرد.

4- اسلات های رم سرور DL380 G10 میباشد، این سرور دارای 24 عدد اسلات رم (هر پردازنده 12 اسلات) میباشد.

5- اسلات SD-CARD برای زمانی که قصد داریم Esxi رو روی sd card نصب کنیم.

6- دو عدد اسلات usb3 داخلی

7- کانکتور تشخیص نفوذ سرور dl380 g10 میباشد. درصورت تمایل به کسب اطلاعات بیشتر به این لینک مراجعه کنید.

8- ریدکنترلر مدل Smart array P408i-a برای رید کردن هاردها.

در بالا تصویری از نمای نزدیک این ریدکنترلر محبوب که روی سرور dl380 g10 مورد استفاده قرار میگیرد را مشاهده میکنید.

9- پاور سرور DL380 G10 میباشد، همانطور که در تصویر مشخص است این سرور 2 عدد پاور دارد

10- محل نصب رایزر دوم یا رایزر 2 سرور میباشد. توجه کنید استفاده از رایزر2 منوط به داشتن CPU دوم میباشد.

11- کارت شبکه 4 پورت با پهنای باند 1 گیگابیت برثانیه که بصورت آنبرد روی سرور DL380 G10 وجود دارد. البته ناگفته نماند که در برخی از پارت نامبر ها این کارت شبکه آنبرد وجود ندارد و از کارتهای شبکه PCIe مانند 366FLR جایگزین این مورد استفاده میگردد.

12- رایزر اصلی یا Primary Riser سرور dl380 g10 میباشد که اسلاتهای pci در سایزهای x8 و x16 ارائه میکند.

13- محل نصب کارتهای شبکه یا سایر کارتهایی که بصورت FLR میباشند.

14 – پورتهای SATA مربوط به ریدکنترلر آنبرد سرور DL380 G10 میباشد. درصورتی که شما از ریدکنترلری مانند P408i-a که در گزینه 8 بصورت کامل معرفی شد نداشته باشید، میتوانید از ریدکنترلر پیشفرض سرور dl380 g10 استفاده کنید، فقط توجه داشته باشید که در اینصورت شما فقط میتوانید از هاردهای sata استفاده کنید و قابلیت استفاده از هاردها یا ssd های SAS را ندارید.

در صورتی که تمایل به کسب اطلاعات بیشتر در این خصوص دارید میتوانید به مقاله تفاوت هاردهای SAS و SATA مراجعه کنید.

15- محفظه گردش هوای سرور DL380 G10 میباشد، این محفظه محل عبور باد خنکی که توسط فن ها به داخل کشیده شده است را دارد.

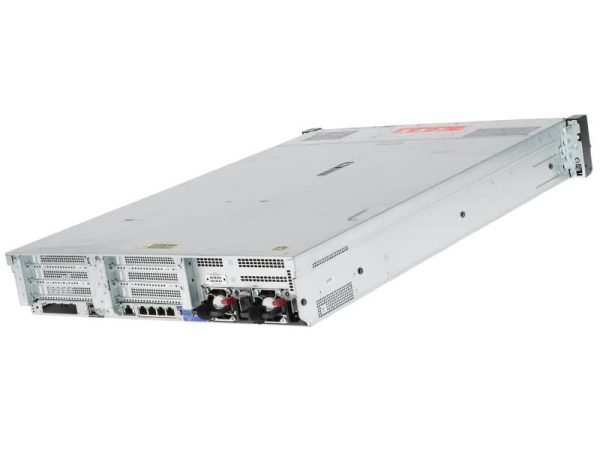

نمای پست سرور HPE DL380 G10 :

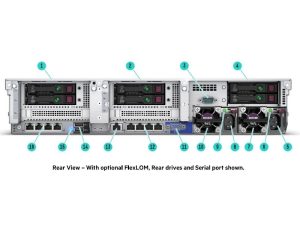

در ادامه تصویری از پشت سرور مشاهده میکنید که همانند بخشهای قبلی به تفکیک به معرفی هربخش آن پرداخته میشود.

توجه داشته باشید که در این تصویر تقریبا ماژول های اختیاری روی سرور نصب شده اند تا تمامی قابلیت ها و افزودنی هایی که میتوانید روی سرور DL380 G10 پیاده سازی کنیم به نمایش در آمده باشد.

1- قسمت رایزر اصلی یا Primary Riser که بصورت انتخابی میتوان بجای آن یک ماژول 2sff نصب کرد.

2- قسمت رایزر2 یا Secondary Riser که بصورت انتخابی میتوان جای آن یک ماژول 2SFF نصب کرد.

3- پورت سریال که این قسمت نیز بصورت انتخابی است.

4 – قسمت رایزر سوم که به نام Tertiary Riser نیز شناخته میشود. این قسمت میتواند اسلاتهای شماره 7,8 از نوع PCIe در اختیار ما قرار دهد، و یا همانند موارد 1 و 2 میتوانید برای این فضا از یک ماژول 2SFF برای نصب هارد یا ssd استفاده کنیم.

توجه داشته باشید معمولا از این فضا در سرورهای 12LFF بیشتر استفاده میشود تا قابلیت نصب هارد 2.5 اینچی یا ssd را داشته باشیم.

در تصویر بالا پکیج کامل ماژول 2SFF برای قسمت پشتی سرور DL380 G10 را مشاهده میکنید.

نا گفته نماند که از این پکیج میتوانید برای سرور DL380 G9 نیز استفاده کنید.

5- محل اتصال کابل برق ورودی AC برای پاور شماره 1 سرور DL380 G10

6- چراغ وضعیت پاور شماره 1 سرور

7 – پاور سرور DL380 G10 که شما در تصویر پاور 800W رو مشاهده میکنید.

ردیف های 8 , 9 , 10 نیز به ترتیب محل اتصال کابل برق ورودی به پاور شماره 2 ، چراغ وضعیت پاور شماره 2 و پاور شماره 2 سرور DL380 G10 میباشد.

11- پورت خروجی تصویر از نوع VGA

12- کارت شبکه 331i که دارای 4 پورت با پهنای باند 1گیگابیت برثانیه میباشد. این نوع کارت شبکه آنبرد میباشد و معمولا در سرورهای Configure To Order (CTO) موجود میباشد.

13 – پورت ilo سرور میباشد.

14- دو عدد پورت USB 3.0 در پشت سرور DL380 G10 وجود دارد که در تصویر مشاهده میکنید.

15 – چراغ UID پشت سرور DL380 G10 میباشد.

16 – قسمت FLR سرور میباشد که میتوانید از کارتهای شبکه PCIe بصورت اختیاری در صورت لزوم همانند تصویر استفاده کنیم.

نکته ای که وجود دارد و در متن و توضیحات نیز اشاره شد نسخه های Configure To Order که در بازار با نام مخفف شده آن یعنی CTO شناخته میشوند معمولا دارای پورت آنبرد شبکه از نوع 4 پورت 1G هستند، اما در مدل Build To Order که با نام مخفف شده BTO شناخته میشوند ما باید از کارتهای شبکه Flexible LOM که بصورت کارتی یا  FLR هستند استفاده کنیم.

مشخصات کلی سرور DL380  G10  :

این سرور دارای فرم فکتور 2 یونیت میباشد.

یعنی 2 یونیت از فضای رک شما را اشغال خواهد کرد.

این سرور بصورت معمول در حالتهای زیر روانه بازار شده است :

1- DL380 G10 8SFF

2- DL380 G10 24SFF

3- DL380 G10 12LFF

4- DL380 G10 8LFF

که از این 4 مدل گزینه های 1 و 3 بیشترین میزان موجود، و بیشترین میزان خرید و فروش را دارند.

ماژولهای قابل نصب:

نکته 1 : علاوه بر 4 مدل معرفی شده بالا، یک سری ماژولهایی مانند ماژول 2SFF که در بالا اشاره شد معرفی میگردد.

دو ماژول پر استفاده که معمولا بر روی سرور DL380  G10 12LFF مورد استفاده قرار میگیرد، ماژولهای 2SFF REAR و 3LFF REAR هستند که سرورهای DL380 G10 12LFF+2SFF , DL380 G10 12LFF+3LFF را تشکیل میدهند.

نکته 2: در صورتی که از ماژول 3LFF استفاده کنیم، این ماژول فضای رایزر 2 و رایزر 3 را اشغال میکند. اما ماژول 2SFF اینگونه نبوده و فقط فضای رایزر سوم را اشغال کرده و ما میتوانیم از رایزر 2 در صورت نیاز در کنار رایزر اصلی سرور بهره ببریم.

نکته 3 : در مدلهای 12LFF و 24SFF ما نمیتوانیم از Media Bay استفاده کنیم. زیرا تمامی قسمت جلویی برای نصب هارد مورد استفاده قرار گرفته است.

همانطور که در تصویر بالا نیز مشاهده میکنید تمامی فضای موجود جلوی این دو مدل سرور از نسل G10 جهت بهره برداری از فضای ذخیره سازی مورد استفاده قرار گرفته است.

نکته 4 : در خصوص استفاده از SSD های NVME میباشد، شما میتوانید NVME ها را فقط در شاسی های SFF استفاده کنید. با استفاده از هر 3 باکس یعنی BAY1,2,3 شما قادرید حداکثر 20 SSD NVME در سرور G10 استفاده کنید.

نکته 5 : تمامی محصولات نسل G10 که بالاتر معرفی شد دارای یک ریدکنترلر آنبرد به نام S100i Smart Array میباشند.

شما با استفاده از این ریدکنترلر آنبرد فقط میتوانید از هاردها و یا ssdهایی که پورت آنها SATA میباشد استفاده کنید.

سیستم فن و خنک کنندگی سرور :

بر روی سرور DL380 G10 یک کیت شامل 6 عدد فن از نوع استاندارد و یا هایپر (High Performance) میتوان استفاده کرد. این کیت در واقع جای 6 عدد فن روی خود دارد که میتوان از نوع معمولی یا هایپر باشد.

تصویر این کیت 6 تایی و نحوه باز و بسته کردن آن در تصویر زیر توضیح داده شده است.

بسته به اینکه ما روی سرور از چند CPU استفاده کرده باشیم نیز در ترکیب فن ها میتواند تغییراتی ایجاد کند.

بعنوان مثال زمانی که ما از 1 عدد CPU روی سرور DL380 G10 استفاده کرده باشیم، نصب 4 عدد فن میتواند کافی باشد.

اما درصورتی که ما از هردو سوکت CPU استفاده کرده باشیم، آنگاه حتما باید کیت فن تکمیل و شامل 6 عدد فن باشد.

معمولا در سرورهای DL380 G10 12LFF و DL380 G10 24SFF ما از فن های High performance که دربالا نیز به آن اشاره شد استفاده میشود.

در شاسی های 8LFF یا 8SFF نیز از 6 عدد فن استاندارد یا فن معمولی میتوان استفاده کرد.

در تصویر زیر نیز نحوه نصب هر ماژول فن را روی کیت فن در سرور DL380 G10 نمایش میدهد.

در ضمن استفاده از فن های High Performance که در بازار با نام فن های هایپر نیز از آنها یاد میشود، برای زمانی که ما قصد استفاده از کارت گرافیک (VGA) داریم ضروری میباشد.

در واقع فن های هایپر زمانی که ما از SSD های NVMe نیز استفاده میکنیم توصیه میشود.

مورد قابل ذکری در خصوص فن در سرور HP قابل ذکر نیست و به ادامه مبحث که درخصوص CPU هاست میپردازیم.

سرور DL380 G10 از چه CPU هایی پشتیبانی میکند ؟

یکی از مهمترین موضوعاتی که در هنگام انتخاب و خرید سرور HP باید مدنظر داشته باشید، قیمت سرور HP میباشد.

و CPU یکی از مهمترین و گرانترین قطعات در سرور HP محسوب میشود.

علاوه بر قیمت، بحث کارایی و توان پردازشی در سرور نیز یکی از مولفه های بسیار مهم و حائز اهمیت میباشد.

در ابتدا باید این مورد رو عرض کنم که سرور DL380 G10 دو سوکت CPU داره، یعنی ما 2 عدد CPU میتونیم روی این سرور پرفروش نصب و استفاده کنیم.

مورد بعدی اینکه ما از خانواده Intel Xeon Scalable برای سرور G10 استفاده میکنیم.

این خانواده 4 دسته بندی Bronze, Silver, Gold و Platinume دارد.

اگر پردازنده ای با عدد 3 شروع شد از نوع برنز میباشد، بعنوان مثال 3204 که یک CPU از دسته Bronze میباشد.

اگر پردازنده ای با عدد 4 شروع شد از نوع silver میباشد، بعنوان مثال 4210

اگر پردازنده ای با عدد 5 یا 6 شروع شد، مشخص میکند که از نوع Gold میباشد. مثلا 5218 یا 6154

و در نهایت اگر با عدد 8 شروع شود نیز این cpu از نوع پلاتینیوم میباشد. مثل 8280

و اما دومین عدد در مدل این cpu ها نیز مشخص کننده نسل آنهاست.

مثلا اگر x1xx باشد نسل یک و اگر x2xx باشد نسل 2 میباشد.

و اما اگر بخواهیم مثال واقعی از مدلها بزنیم مثلا 4110 یک cpu نسل 1 از مدل silver میباشد.

و یا مثالی دیگر، مدل cpu intel xeon 6248r که یک cpu نسل 2 از مدل Gold میباشد.

نکته مهم : در حال حاظر در این تاریخ، (اسفند 1402) نسل x3xx و x4xx نیز روانه بازار شده است.

اما نکته اینجاست که فقط نسلهای x1xx و x2xx با سرور DL380 G10 سازگاری دارند.

و نسل x3xx سازگار با سرورهای G10 Plus و نسل x4xx سازگار با نسل G11 سرورهای اچ پی میباشد.

جدول سری cpuهای سرور DL380 G10 :

در جدول زیر مشخصات کامل سری هایی مانند L , M  و … بصورت کامل شرح داده شده است.

جدول شماره 1 – معرفی سری پردازنده های اینتل

معرفی CPU های سرور DL380 G10 سری Platinum :

در ابتدا از cpu های پلاتینیوم آغاز میکنیم. نسل 2 از سری پلاتینیوم و بعد نسل 1 آن را معرفی میکنیم.

نسل 2 پردازنده های سری Platinum که سازگار با سرور DL380 G10 میباشند را در جدول زیر مشاهده میکنید.

2nd Generation Intel® Xeon® Platinume

در جدول زیر نیز CPU های نسل 1 از سری پلاتینیوم سازگار با سرور DL380 G10 اچ پی را مشاهده میکنید.

1st Generation Intel® Xeon® Platinume

چند نکته مهم :

نکته اول : در CPU هایی که توان مصرفی (پاور) آنها بالاتر از 130W هستند توصیه شده است که از هیت سینکهای High Performance استفاده شود. و همانطور که در جدول بالا مشاهده میکنید اکثر cpu های سری 8200 که در جدول بالا مشاهده میکنید به جز یک مورد Platinum 8256  که 105w هستش، الباقی نیاز به هیت سینک هایپر دارند.

نکته دوم : همانطور که قبل تر توضیح داده شد، پردازنده های 8200 که در جدول بالا مشاهده میکنید از رم های ddr4 با باس 2933 ساپورت میکنند، اما میزان حداکثر ظرفیت رم مورد استفاده با توجه به سری آن یعنی M و L  و … بودن آن بستگی دارد.

معرفی CPU های سرور DL380 G10 سری Gold :

در این قسمت نیز به معرفی نسل 2 و سپس نسل 1 از پردازنده های GOLD سازگار با سرور DL380 G10 میپردازیم.

در جدول زیر لیست تمام CPUهای GOLD نسل 2 سازگار با نسل G10 هستند را مشاهده میکنید.

در جدول زیر نیز لیست تمامی cpuهای سری GOLD نسل 1 را که با سرور DL380 G10 سازگارند را مشاهده میکنید.

تا به اینجای کار بصورت کامل لیستی از CPUهای GOLD را که با DL380 G10 سازگار بودند را مشاهده کردید.

در ادامه به چند نکته اشاره خواهد شد که نکته های مهمی هستند.

نکته اول: در خصوص دو پردازنده 5218N و 5218B درسته که مشخصات یکسانی دارند، اما ترکیب آنها دریک سرور امکان پذیر نیست.

نکته دوم: اگر از پردازنده 5218N استفاده کردید، حتما فریمور BIOS سرور خود را به سال 2019 ویا بالاتر ارتقا دهید.

معرفی CPUهای سرور DL380 G10 سری Silver :

با توجه به این که تعداد cpuهای silver که با سرور dl380 g10 محدود میباشند، هر دو نسل 1 و 2 سری silver در یک جدول گنجانده شده است.

که شما در همین قسمت قادر به مشاهده و مطالعه آن هستید.

نکته خاصی در استفاده از CPUهای سری SILVER به ذهنم نرسید که بهش اشاره کنم.

درکل استفاده از سری Silver خیلی کم هزینه و بی دردسر هستش.

معرفی CPUهای سرور DL380 G10 سری Bronze:

در جدول زیر cpuهای سری Bronze که با سرور DL380 G10 سازگار هستند را مشاهده میکنید.

در این قسمت هم بدلیل محدود بودن تعداد CPU های Bronze نسل 1 و 2 در یک جدول آورده شده.

نکته خاص و مهمی نیز برای استفاده از cpuهای Bronze وجود ندارد، البته این cpuها در بازار موجود نیستند!

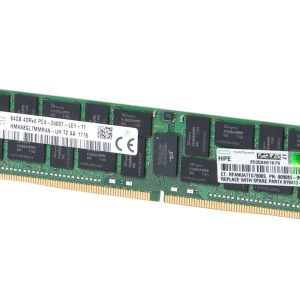

حافظه RAM در سرور DL380 G10 :

بعد از صحبت در خصوص انواع CPUها، و مدلهای مختلفی که با سرور DL380 G10 سازگارند، تاحدودی با مشخصات رمهایی که ما میتوانیم روی این سرور محبوب استفاده کنیم مشخص شد.

زیرا این CPU است که مشخص کننده نوع RAM و باس RAM میباشد. با توجه به این موضوع، ما در این قسمت توضیح اضافه ای نخواهیم داد.

و بیشتر در خصوص حداکثر میزان استفاده ما از RAM روی این سرور مورد بررسی قرار خواهد گرفت. فقط این نکته رو در نظر داشته باشید که نوع رمی که استفاده میکنیم در حداکثر ظرفیت قابل استفاده تاثیرگذاره، که توی جدول کامل توضیح داده شده.

با توجه به توضیحاتی که در این جدول ارائه شد، مورد دیگری برای توضیح تقریبا باقی نمیماند.

فقط چند نکته مهم وجود دارد که به آنها اشاره خواهیم کرد :

نکته 1 : در نظر داشته باشید که استفاده همزمان و ترکیبی از رم های LRDIMMs و RDIMMs امکانپذیر نیست.

نکته 2: در صورتی که RAMهایی با فرکانس مختلف استفاده کنیم، سرور تمامی رم ها را با رمی که پایین ترین فرکانس را دارد همسان میکند.

نکته 3 : در صورتی که تمایل به کسب اطلاعات بیشتر در خصوص رم ها و سرعت آنها دارید به این لینک از سایت رسمی HPE مراجعه کنید.

اسلاتهای PCI و کارتهای Riser :

اسلاتهای توسعه دهنده یا همان پورتهای PCI در هر سیستم کامپیوتری جزو نیازهای ضروری میباشد.

از این رو سرورهای HP نیز از این قاعده مستثنا نیستند. پس هنگام خرید سرور DL380 G10 به این نکته توجه داشته باشید که به چند اسلات PCI نیاز خواهید داشت، بدین ترتیب تعداد رایزرهای مورد نیاز را خواهید فهمید.

بطور کلی ما میتوانیم از 3 عدد رایزر روی سرور DL380 G10 استفاده کنیم.

یک رایزر که رایزر اصلی یا Primary Riser میباشد بصورت پیشفرض روی سرور DL380 G10 وجود دارد.

رایزرهای 2 و 3 که با نامهای Secondary Riser و Tertiary Riser نیز شناخته میشوند نیز بصورت اختیاری و آپشنال است.

هرکدوم از این رایزرهایی که معرفی کردیم اسلاتهای PCI در اختیار ما قرار میدن، اما تعداد این اسلاتها چندتاست، چه ورژنی دارن و چه نوعی هستن رو در ادامه توی سه تا جدول براتون معرفی میکنم.

—————————————————————————————————————————–

جدول شماره 1 – مشخصات رایزر اصلی سرور HP DL380 G10

—————————————————————————————————————————————————-

جدول شماره 2 – مشخصات رایزر دوم یا Secondary Riser در سرور HP DL380 G10

———————————————————————————————————————-

جدول شماره 3 – مشخصات رایزر سوم یا Tertiary Riser در سرور HP DL380 G10

رید کنترلر سرور DL380 G10 :

Smart Array یا ریدکنترلر سرور HP یکی دیگه از مباحث قابل توجه در سرور HP هستش، در کل 3 تا دسته بندی داریم برای رید کنترلر که اون دسته بندی هارو در ادامه اول معرفی میکنم بعد مدلهای مختلف مربوط به هر دسته بندی رو هم زیرش مینویسم. آخر سر هم ریدکنترلری که عمدتا روی سرور DL380 G10 نصب و استفاده میشه رو معرفی میکنم.

ریدکنترلر نرم افزاری :

HPE Smart Array S100i SR Gen10 SW RAID

یک سری نکات در خصوص این ریدکنترلر نرم افزاری وجود داره، اول اینکه این ریدکنترلر فقط در مود UEFI کار میکنه، و خب طبیعتا ما اگر بخوایم از Legacy Mode استفاده کنیم این ریدکنترلر قابل استفاده نبوده و باید از کارتهای ریدکنترلر دیگه استفاده کنیم. نکته دوم اینکه این ریدکنترلر بصورت پیشفرض خاموشه و اگر بخوایم ازش استفاده کنیم باید ابتدا اون رو فعال کنیم. نکته سوم که خیلی جالبه اینه که این ریدکنترلر نرم افزاری فقط از سیستم عامل ویندوز پشتیبانی میکنه.

ریدکنترلرهای Essential :

HPE Smart Array E208i-a SR Gen10 Controller

HPE Smart Array E208i-p SR Gen10 Controller

HPE Smart Array E208e-p SR Gen10 Controller

ریدکنترلرهای Performance :

Broadcom MegaRAID MR416i-a Controller for HPE

Broadcom MegaRAID MR416i-p Controller for HPE

Broadcom MegaRAID MR216i-a Controller for HPE

Broadcom MegaRAID MR216i-p Controller for HPE

HPE Smart Array P408i-a SR Gen10 Controller

HPE Smart Array P408i-p SR Gen10 Controller

HPE Smart Array P408e-p SR Gen10 Controller

HPE Smart Array P816i-a SR Gen10 Controller

ریدکنترلری که عموما روی سرور HP DL380 G10 مورد استفاده قرار میگیره مدل HPE Smart Array P408i-a SR Gen10 Controller هستش. این ریدکنترلر پهنای باند 12گیگابیت برثانیه داره و از هاردها و SSD های SAS/SATA پشتیبانی میکنه. محل نصب این ریدکنترلر هم در مرکز سرور هستش و مستقیم روی مادربرد متصل میشه.

فضای ذخیره سازی در سرور DL380 G10 :

نوبتی هم که باشه نوبت میرسه به هارد سرور HP و SSD سرور HP که یکی از اصلی ترین مولفه های یک سرور و ایستگاه کاری بشمار میرن. قبل از اینکه در مورد نوع فضای ذخیره سازی در سرور صحبت کنیم باید یک سری مقدمات و صحبتهای پیش زمینه ای رو براتون بازگو کنم تا بتونم در نهایت مبحث هارد در سرور DL380 G10 رو کامل براتون تشریح کنم. اول اینکه اگر تفاوت هارد و SSD رو نمیدونید یک سری به مقاله تفاوت هارد با SSD بزنید. اگر هم که تفاوت این و مورد رو میدونید نکته بعدی که میخوام در موردش صحبت کنم نوع پورت یا درگاه هاردها یا SSD ها هستش. پورت یا درگاه رو دروازه ورود/خروج دیتا در نظر بگیرید، صرفنظر از اینکه هارد دیسکه یا SSD هستش، یک دروازه ای وجود داره برای ورود/خروج دیتا که بهش پورت یا درگاه میگن. هارد دیسک ها تا به امروز با پورتهای SAS و SATA تولید و روانه بازار شده اند، اما SSD ها علاوه بر پورتهای SAS و SATA درگاه دیگه ای اخیرا براشون طراحی شده که NVME نامگذاری شده.

تصویر بالا یک پورت SATA رو نشون میده که از دو قسمت تشکیل شده، قسمت بزرگ برای انتقال برق و روشن کردن هارد هستش، و قسمت کوچیک هم قسمت ورود/خروج داده هستش، در واقع بهشون میگن SATA Power و SATA Data

نکته پیش زمینه بعدی هم نوع فرم فکتور سرور هستش، اگر سرور SFF باشه مثلا سرور HP DL380 G10 8SFF همونطور که میبینید عبارت آخر 8SFF نشون دهنده اینه که اولا فرم فکتور سرور SFF هستش، دوما 8 عدد هارد SFF هم میتونیم روی این سرور نصب کنیم. هاردهای SFF ظرفیتهای پایینی دارن، در عوض پر سرعت هستن، و هارد های LFF ظرفیتهای بالایی رو ارائه میدن اما سرعتشون پایینه. و SSD ها هم که کلا SFF هستن.

خب همه اینا رو توضیح دادم تا بگم، تمام این موارد روی حداکثر فضای ذخیره سازی سرور تاثیر گذار هستند. یه جدول براتون آوردم پایین که بصورت کامل و در یک نگاه متوجه میشید که چه ترکیبی با چه هارد یا SSD میتونیم روی سرور نصب کنیم و در نتیجه به چه میزان فضای ذخیره سازی دست پیدا میکنیم.

توی این جدول حالتهای مختلف نوشته شده و تمامی ماژولهایی که میشه روی یه سرور نصب کرد و به فضای بیشتری رسید رو مشخص کردم، بعنوان مثال توی سرور SFF ما میتونیم حداکثر 24 عدد هارد HP 2.4TB SAS 10K جلوی سرور نصب کنیم، و اگر از ماژولهای 2SFF پشت هم استفاده کنیم حداکثر 3 تا از این ماژولها میتونیم پشت سرور DL380 G10 بزنیم که در مجموع 6 تا فضای هارد دیگه برامون باز میشه، که طبق توضیحات بالا 6+24 تا هارد میتونیم نصب کنیم، پرظرفیت ترین هارد 2.5 اینچی یا SFF که تا به امروز تولید شده همین هارد 2.4TB هستش. میشه 30 تا هارد 2.4TB که در مجموع به ما 72 ترابایت فضا میده. این ردیف رو تشریح کردم براتون شما بقیه ردیف ها رو با یک نگاه ساده متوجه میشید. البته نگران نباشید هرجایی سوالی داشتید با بخش فنی اچ پی تایم تماس بگیرید.

پاور سرور DL380 G10 :

پاور سرور HP که از نوع Flexible Slot (Flex Slot) میباشد از نظر طراحی الکترونیکی و سخت افزاری به گونه ای طراحی شده که بتواند بصورت Hot-Plug عمل کند. هات پلاک یعنی بدون خاموش کردن سرور میتونیم پاوری رو جدا کنیم و یا پاوری رو به سرور نصب کنیم. در واقع نصب بدون ابزار و Hot-Plug میگن بهشون، شما نیازی نیست کابل پاور یا ابزار خاصی داشته باشید، پاور رو سرجای خودش قرار میدید و بصورت کشویی با یک فشار وارد مدار میشه. منابع تغذیه یا پاورهای Flex Slot یک گواهی مبنی بر عملکرد با راندمان بالا را ارائه میکنن و چندین خروجی ولتاژ مختلف مبنی بر نیاز سرور میتوانند ارائه کنند.

سرور HP DL380 G10 از پاورهایی با توانهای مختلف پشتیبانی میکنه. که در ادامه به معرفی اونها میپردازیم.

پار 500 وات سرور G10 :

با نام کامل و مدل نامبر HPE 500W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit که این پاور دارای عملکرد و بازدهی 94 درصدی میباشد.

پاور 800 وات سرور HP :

 با نام و پارت کامل HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit میباشد، این پاور بازدهی 94 الی 96 درصدی را ارائه میکند. همچنین میتواند با ولتاژهای ورودی مختلفی از جمله -48ولت DC و یا ورودی ولتاژ AC از 227 الی 380 ولت برای تامین برق ورودی این پاور استفاده شود. این پاور بصورت کامل با برق ایران که 220 ولت میباشد سازگار است.

پاور 1600 وات سرور G10 :

با نام و پارت کامل HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit میباشد، بازدهی این پاور 94 درصد بوده و با برق و ولتاژ برق ایران کاملا سازگار است

سیستم عامل های قابل نصب رو سرور HP DL380 G10 :

یک نکته ای رو در نظر داشته باشید که اگر قصد مجازی سازی کردن سرور رو دارید و میخواید ESXi نصب کنید ورژن 7 رو میتونید از لینک دانلود esxi 7.0 از اچ پی تایم بصورت مستقیم دانلود کنید.

1- Microsoft Windows Server

2- VMware ESXi

3- Red Hat Enterprise Linux (RHEL)

4- SUSE Linux Enterprise Server (SLES)

منبع :

تیم فنی اچ پی تایم

دیتاشیت محصول در وبسایت رسمی HPE

توضیحات تکمیلی
