خرید سرور HP DL580 G9 :

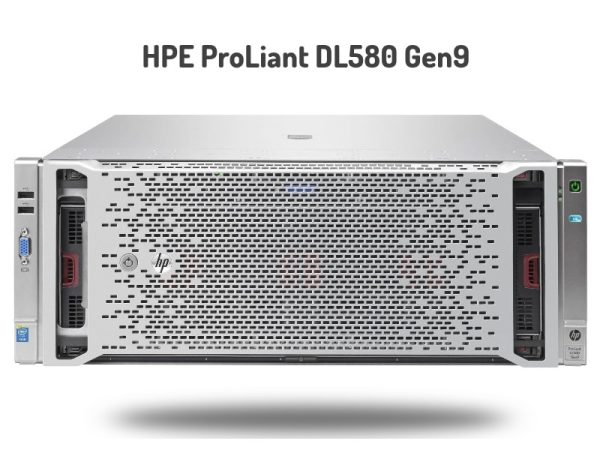

سرور HP ProLiant DL580 G9 یکی از سرورهای ساخت شرکت HPE میباشد، همونطور که مطلع هستید کمپانی HPE در زمینه ساخت و تولید تجهیزات Enterprise یا سازمانی و صنعتی فعالیت میکند. این سرور یک سرور رکمونت و 4 یونیت با عملکرد فوق العاده و کارایی بسیار بالاست و ظرفیت بسیار مناسبی برای کارهای مجازی سازی در سطح شبکه فراهم میکند.

اگر قصد خرید سرور HP را دارید باید این اطلاع رو به شما بدم که سرور HP G9 تولیدش از سال 2017 متوقف شده و الان تمامی دستگاه های G9 موجود در بازار بصورت استوک (دست دوم) هستند.

سرور اچ پی DL580 G9 را میتوان اینگونه تفسیر کرد که در ظاهر، همان سرور DL380 G9 است که دوبل شده است. البته این نکته صحیح نیست چون تفاوتهای زیادی بین سرور HP DL580 G9 با سرور DL380 G9 وجود داره، اما فقط از نظر ظاهری و 4 یونیت بودن این سرور خواستم یک ذهنیتی از این سرور و ابعادش توی ذهن شما بسازم.

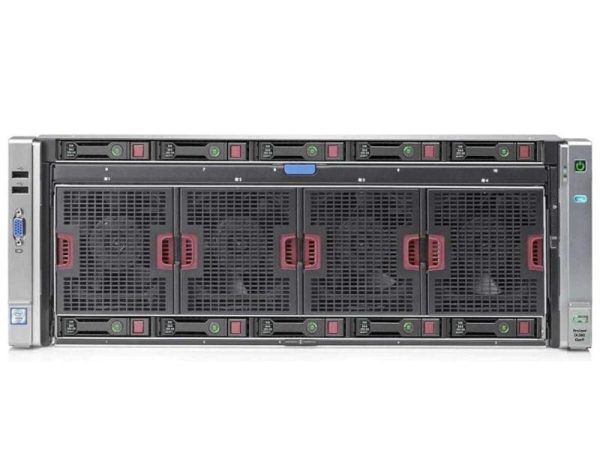

معمولا این سرور بصورت 10SFF تولید و روانه بازار شده، همونطور که توی عکس بالا هم مشاهده میکنید، که 5 عدد هارد SFF در قسمت بالایی و 5 عدد نیز در قسمت پایینی سرور نصب میشه. ما بین اونها هم که 4 عدد فن بزرگ برای تهویه و خنک کردن سرور طراحی و نصب شده. در ادامه اگر قصد خرید سرور HP DL580 G9 رو دارید با ما باشید تا بصورت کامل به تفسیر این سرور پرقدرت بپردازیم.

خلاصه وضعیت :

سرور HP DL580 G9 از سری CPUهای شرکت اینتل سری Xeon پشتیبانی میکنه، همونطور که مطلع هستید سری Xeon خانواده های متعدد و زیادی داره که این سرور از خانواده Xeon E7-4800 و Xeon E7-8800 ورژن v3 , v4 پشتیبانی میکنه. با توجه به نوع CPUهایی که این سرور با اونها سازگاره ما میتونیم تا 6TB حافظه RAM روی این سرور داشته باشیم. این واقعا شگفت انگیزه به نظرم!!

اسلات های pci که این سرور در اختیار ما قرار میده هم خیلی زیاد و کاربردیه، ما روی این سرور 9 عدد اسلات pci ورژن 3.0 داریم و ریدکنترلری که از نوع sas/sata ساپورت هستش که با سرعت 12GB/s توانایی نرخ انتقال اطلاعات رو داره. بصورت کلی سرور HP DL580 G9 مناسب مصارف دیتاسنتر، عملیات دیتابیس محور و مصارف سازمانی/صنعتی میباشد.

نمای جلویی سرور :

با توجه به عادت و روال همیشگی، که این روال برگرفته شده از خود HP هستش که همیشه از نمای جلویی سرور شروع میکنه، ماهم تصویری از نمای جلویی سرور میذاریم و تمامی موارد موجود رو مثل همیشه تشریح میکنیم.

1- دستگیره ای که با استفاده از اون میتونیم قسمت مرکزی سرور که کارتریج های RAM و سوکت های CPU روش قرار دارن رو بیرون بکشیم و رم و CPU روی سرور نصب کنیم و دوباره قسمت مغزی یا مرکزی رو سر جاش برگردونیم.

2- درب اصلی سرور هستش که مثل همه سرورهای رکموت دیگه یه اهرم/ضامن برای باز و بسته کردن در روش وجود داره.

3- BAY دوم که هاردهای شماره 6 تا 10 رو میتونیم روی سرور نصب کنیم. یک نکته ای که وجود داری BAY Nvme اگر بخوایم روی سرور HP DL580 G9 داشته باشیم فقط تو همین قسمت یعنی قسمت هاردهای 6 تا 10 میتونیم اون بک پلین Nvme رو نصب و استفاده کنیم.

4- پنل System ]nside Display هستش که یک خلاصه وضعیت از سرور hp رو بهمون نشون میده، قبلا یک مقاله در خصوص این پنل SID نوشته شده میتونید در صورت علاقه و کسب اطلاعات بیشتر به مقاله SID در سرور HP مراجعه کنید.

5- چراغ Health یا سلامت سرور اچ پی، در صورت تمایل به کسب اطلاعات بیشتر به مقاله چراغ Health در سرور hp مراجعه کنید.

6- دکمه خاموش/روشن و standby در سرور هستش، این دکمه یک LED هم داخلش داره که نشان از وضعیت روشن یا خاموش بودن سرور میده، اگر سبز باشه سرور روشنه، اگر نارنجی باشه یعنی جریان برق در سرور وجود داره و کابلهای برق سرور وصل هستند ولی سرور خاموش/Standby هستش، ولی اگر این LED بصورت کامل چراغش خاموش باشه یعنی بصورت کلی جریان برقی در داخل سرور وجود نداره.

7- چراغ وضعیت شبکه سرور

8- چراغ و دکمه UID سرور DL580 G9 هستش، این گزینه هم بصورت دکمه هستش که داخلش هم یک LED داره، اگر تمایل به کسب اطلاعات بیشتر دارید به مقالهچراغ UID در سرور HP مراجعه کنید.

9- کیت فن 4 عددی سرور که وظیفه تهویه هوا و خنک کردن فضای داخل سرور رو بعهده دارن

10- BAY اصلی یا بی 1 که هاردهای شماره 1 تا 5 این قسمت نصب میشن

11- گوشواره های سرور هستند که برای جداسازی سرور از رک زمانی که داخل رک بسته شدن، با استفاده از پایین کشیدن این اهرم هایی که در دو سرور سرور قرار گرفته اند میتوانیم سرور را از داخل رک بصورت کشویی بیرون بکشیم.

12- پورت خروجی تصویر سرور از نوع VGA

13- دو عدد پورت USB

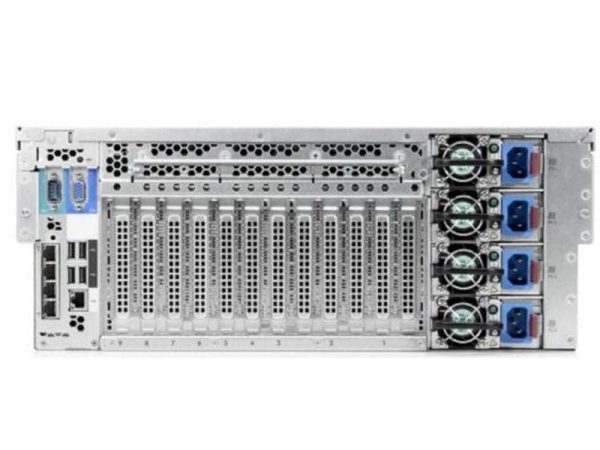

نمای پشت سرور HP DL580 G9 :

در ادامه نگاهی به پشت سرور می اندازیم، تا جای پاورها و انواع پورتها و درگاه هایی که پشت سرور در اختیار داریم رو مورد بررسی قرار بدیم و باهاشون آشنا بشیم.

1- پورت سریال یا همان RS/232

2- پورت خروجی تصویر از نوع VGA که در جلوی سرور هم وجود داشت

3- پاورهای سرور DL580 G9 همونطور که در تصویر مشاهده میکنید 4 عدد پاور میتونیم روی این سرور نصب کنیم.

4- قسمت نصب کارت بر روی اسلاتهای PCI در سرور میباشد. اسلاتهای شماره 1 تا 9 همونطور که در تصویر هم نامگذاری کرده.

5- پورت iLO سرور هستش، در صورتی که با iLO آشنایی ندارید میتونید به مقالات آموزش iLO در سرور اچ پی یا نحوه ip گذاری روی ilo مراجعه کنید.

6- پورتهای شبکه سرور هستند که 4 پورت با پهنای باند 1G روی این سرور نصب و قابل استفاده میباشد.

7- پورتهای USB که 4 عدد در پشت سرور تعبیه شده.

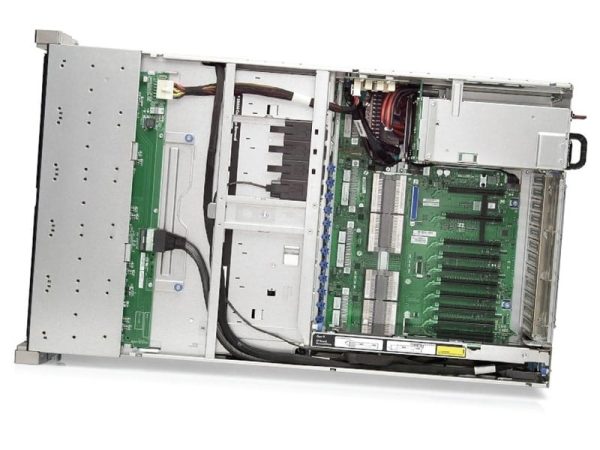

نمای داخلی سرور :

قبل از اینکه به مشخصات و اجزای داخلی سرور HP DL580 G9 بپردازیم میخوام یک توضیحی رو ارائه کنم، همونطور که در تصویر پایین هم میبینید این سرور یک قسمت مرکزی داره که با اهرمی که در قسمت نمای جلویی سرور (گزینه 1) توضیح داده شد بیرون کشیده میشه، برای همین هم تصویر از دو قسمت تشکیل شده، تصویر سمت چپ همان قسمت مرکزی هستش که بیرون کشیده شده تا بتونیم روی سرور RAM و CPU نصب کنیم.

1- این همان اهرمی است که در قسمت تشریح نمای جلوی سرور توضیح داده شد

2- کارتریج ها و محل نصب رم در سرور DL580 G9 میباشد، هرکدام از این کارتریج ها بیرون میان و روشون 12 عدد اسلات رم از نوع DDR4 وجود داره، که میتونیم رم روی اسلات ها نصب کنیم و کارتریج رو سرجای خودش برگردونیم.

3- محل نصب CPU ها روی سرور هستش، همونطور که میبینید 4 عدد سوکت CPU روی این سرور وجود داره.

4- اسلات های یک تا چهار FBWC capacitor

5- کارتهای کمکی برای ورود/خروج کانکتورهای پاور

6- پاورها یا منابع تغذیه سرور

7- اسلاتهای pci ورژن 3.0 همانطور که در تصویر مشاهده میکنید این سرور 9 عدد اسلات pci 3.0 دارد

8- محل نصب کارت شبکه سرور

9- برد SPI سرور هستش، این قسمت جاییه که موارد مختلفی مثل اسلات های BAY2 هارد که محل هاردهای 6 تا 10 روش نصب میشه، به این قسمت متصل میشه، یا پورتهای USB,VGA که جلو سرور وجود داشتن، پورتی که SD CARD بهش متصل میشه و ماژول TPM همگی به این قسمت از سرور برای فعالیت و روشن شدن متصل میشن. اگر نمیدونید ماژول TPM چیه برای کسب اطلاعات بیشتر میتونید به مقاله TPM در سرور HP مراجعه کنید.

10- محل نصب SD-Card روی سرور HP DL580 G9

چه cpu هایی با سرور DL580 G9 سازگارند؟

به جرات میشه گفت CPU سرور HP رکن اصلی یا نقش اصلی رو توی یک سیستم و ایستگاه کاری ایفا میکنه، همونطور که قبل تر در قسمت بررسی اجمالی سرور اشاره شد سری Intel Xeon E7-4800 and E7-8800 v3/v4 توسط این سرور پشتیبانی میشود. این دو خانواده هرکدام حدود 15 مدل cpu دارند که با سرور HP DL580 G9 سازگار است که لیست آنها را در جدول زیر میتونید مشاهده کنید. یک نکته چیپست پشتیبانی شده توسط این سرور Intel® C602J Chipset میباشد.

حافظه RAM در سرور DL580 G9 :

رم سرور HP هم یکی از ارکان اصلی بعد از CPU به شمار میره، سرور HP DL580 G9 از رمهای DDR4 HPE Smart Memory پشتیبانی میکنه. نوع بافر رمهایی که این سرور باهاشون سازگاره نوع Registred DIMM یا همون RDIMM ها و همینطور رم های Load Reduced DIMM یا همون LR-DIMM ها هستش. دقت کنید که از رمهای Unbufered که اصطلاحا بهشون UDIMM گفته میشه روی این سرورها نمیتونیم استفاده کنیم.

ما روی این سرور 96 عدد اسلات رم داریم که در مجموع میتونیم از رم 128GB استفاده کنیم و به ظرفیتی معادل 6TB به ازای هر CPU یعنی 12TB حافظه RAM در مجموع برسیم. درواقع حداکثر ظرفیت = 96*128GB  معادل 12TB حافظه RAM

سعی کنید هنگام خرید رم سرور G9 به اورجینال بودن رم و همچنین هولوگرام HPE آن دقت کنید تا رم فیک خریداری نکنید. همچنین از فروشنده در مورد Smart Memory بودن و تیک خوردن گزینه HPE Smart Memory در سرور G9 سوال کنید. اگر تیک آبی اسمارت مموری نمیخورد، حتما رم رو پس بدید و دلیل قیمت ارزان اون رو بدونید که بی دلیل نیست!

کارت شبکه سرور :

ارتباط سرور با سایر تجهیزات و سرویس دهی آن روی بستر شبکه نیازمند داشتن یک کارت شبکه با کارایی و سرعت بالاست. در ادامه به بررسی اینکه چه کارتهای شبکه ای اعم از اترنت و یا SFP فیبر نوری را میتوانیم روی این سرور نصب و استفاده کنیم. در نظر داشته باشید که ما روی سرور HP DL580 G9 میتوانیم از انواع کارتهای شبکه 1G , 10G و یا 10G Base-T Ethernet استفاده کنیم.

1- کارت شبکه اترنت HPE Ethernet 1Gb 4-port 331FLR FIO Adapter
2-کارت شبکه اترنت HPE Ethernet 1Gb 4-port 366FLR FIO Adapter
3- کارت شبکه اترنت HPE FlexFabric 10Gb 2-port 533FLR-T FIO Adapter
4- کارت شبکه اترنت HPE FlexFabric 10Gb 2-port 534FLR-SFP+ FIO Adapter
5- کارت شبکه فیبر نوری HPE Ethernet 10Gb 2-port 546FLR-SFP+ FIO Adapter
6- کارت شبکه فیبر نوری HPE FlexFabric 10Gb 2-port 556FLR-SFP+FIO Adapter
7- کارت شبکه اترنت HPE FlexFabric 10Gb 2-port 556FLR-T FIO Adapter
8- کارت شبکه فیبر نوری HPE Ethernet 10Gb 2-port 560FLR-SFP+ FIO Adapter
9- کارت شبکه اترنت HPE Ethernet 10Gb 2-port 561FLR-T FIO Adapter
10- کارت شبکه فیبر نوری HPE Ethernet 10Gb 2-port 562FLR-SFP+FIO Adapter

شکافهای توسعه یا اسلاتهای PCI :

اسلات های PCI یا شکاف توسعه در سرور HP DL580 G9 و سایر سرورها بخشی مهم تلقی میشود، ما از طریق این اسلاتها میتوانیم کارتهای گرافیک، کارتهای شبکه فیبر نوری و اترنت سرور HP، انواع کارت HBA سرور HP ، ریدکنترلر سرور HP که بصورت کارتی هستند و سایر کارتهایی که در زمان توسعه سرور نیاز خواهیم داشت را روی این اسلات ها نصب و استفاده کنیم. بصورت کلی 9 عدد اسلات PCI 3.0 روی این سرور وجود دارد که در ادامه به تشریح هر یک از اونها میپردازیم.

در تصویر بالا 9 عدد اسلات PCI 3.0 که روی سرور وجود دارد نشانه گذاری شده است، همانطور که توی تصویر هم نوشته شده از این 9 عدد اسلات 5 تا ا اسلات ها PCI 3.0 با عرض باند X16 هستن و 4 تا از اسلات ها PCI 3.0 با عرض باند X8 هستن.

همونطور که توی تصویر مشاهده میشه نوع کانکتور همه 9 اسلات هم X16 هستش، و این X16 با اون عرض باند که نشان از میزان سرعت داره متفاوته.

نکته مهمی که وجود داره اسلات شماره 9 با CPU 1 کار میکنه، اسلات 8 با CPU 2 کار میکنه، یعنی اگر CPU شماره 2 رو نصب نکرده باشیم این اسلات در دسترس و قابل استفاده نیست. و اسلاتهای بعدی هم نیاز به CPU 3 و CPU 4 دارن به ترتیب.

هارد سرور HP DL580 G9 :

نوبتی هم که باشه بالاخره نوبت میرسه به هارد سرور HP که از ارکان اصلی بعد از CPU و RAM محسوب میشه، درواقع میشه گفت رکن سوم رو در یک ایستگاه کاری داره. میخوایم ببینیم از چه نوع هارد یا SSD میتونیم روی این سرور استفاده کنیم. چه تعداد و حداکثر با چه ظرفیتی؟!

همونطور که در قسمت اول، قسمت معرفی نمای جلویی سرور مشاهده کردید ما کلا 10SFF فضا داریم، یعنی 10 عدد هارد 2.5 اینچی یا همون SSD و هارد SFF رو میتونیم روی این سرور نصب و استفاده کنیم. با توجه به نوع پورت SSD یا هارد ما ممکنه حداکثر ظرفیتی که بدست میاریم متفاوت باشه که من این موارد رو داخل یک جدول براتون آماده میکنم و میزارم تا در کمترین زمان ممکن و در یک نگاه متوجه موضوع بشید.

چند نمونه از هاردهایی که روی سرور HP DL580 G9 خیلی مورد استفاده قرار میگیرند را در زیر لیست کردم.

انواع هارد سرور مناسب :

1- هارد سرور HP 300GB SAS 10K 12G DS

2- هارد سرور HP 300GB SAS 105 12G DS

3- هارد سرور HP 600GB SAS 10K 12G DS

4- هارد سرور HP 600GB SAS 15K 12G DS

5- هارد سرور HP 900GB SAS 10K 12G DS

6- هارد سرور HP 900GB SAS 15K 12G DS

7- هارد سرور HP 1.2TB SAS 10K 12G DS

8- هارد سرور HP 1.8TB SAS 10K 12G DS

9- هارد سرور HP 2.4TB SAS 10K 12G DS

تمامی موارد بالا در فروشگاه آنلاین اچ پی تایم موجود هستند و با کلیک بر روی آنها به صفحه محصول منتقل میشید و میتونید هارد مورد نظر رو با دقت بررسی کنید و خرید انجام بدید.

پاور یا منبع تغذیه سرور :

پاور سرور HP یا همان منبع تغذیه که وظیفه برق رسانی به تمامی قطعات سرور را برعهده دارد نیز یکی از ارکان مهم و اصلی در یک ایستگاه کاری یا سرور میباشد. ما روی این سرور از 2 مدل پاور 1200 وات و 1500 وات میتوانیم استفاده کنیم.

یک نکته ای که فقط پاورهای سرور DL580 G9 دارن اینه که اونها از مدل Common Slot (CS) power supplies هستن. پاورهای CS یا همون Common Slot از یک تکنولوژی منحصر بفرد که توسط HPE ایجاد شده استفاده میکنند و میتوانند در ابعاد وسیعی ارتباط خودشون رو با سیستمهای Proliant و Integrity سرورها به خوبی برقرار و حفظ کنن.

نام دقیق و کامل دو مدل پاور :

1- HPE 1500W Common Slot Platinum Plus Hot Plug Power Supply

2- HPE 1200W Common Slot Platinum Plus Hot Plug Power Supply

منابع :

تیم فنی اچ پی تایم

دیتاشیت محصول در صفحه رسمی HPE
