خرید سرور HP ML110 G10 :

اگر قصد خرید سرور HP رو دارید و فضای نگهداری مثل اتاق سرور و رک و متعلقاتش رو ندارید، میتونید از سرورهای سری ML ساخت شرکت HP استفاده کنید، مثل همین سرور HP ML110 G10 که داریم معرفیش میکنیم. این سرورها بصورت کیس یا تاور هستند و نیاز به رک و متعلقاتش برای نگهداری ندارند. معمولا خیلی کم صدا هستند و میتونید مثل یک کیس معمولی از اون استفاده کنید. این سرور یک ایستگاه کاری قدرتمند و با توان بالاست که میتونید نیازهای یک سازمان کوچک و یا متوسط رو بصورت کامل برطرف کنه. این سرور دارای یک سوکت پردازنده هستش و 6 اسلات RAM از نوع DDR4 داره.

قیمت سرور ML110 G10 با توجه به میزان کارایی اون نسبتا مناسبه و مخصوص مکانهایی هستش که محدودیت در نگهداری سرورهای رکمونت رو دارند.

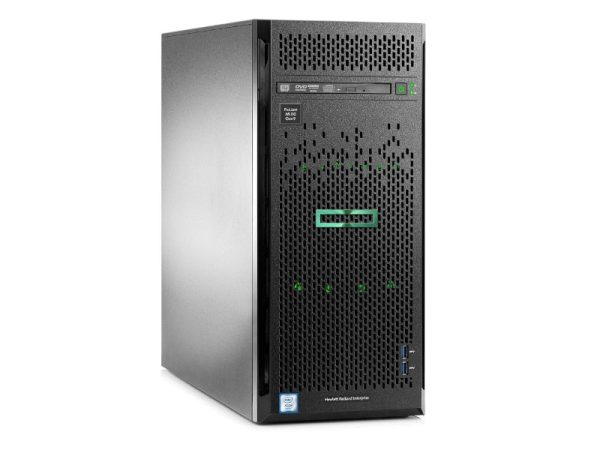

نمای جلویی سرور :

سرور HP ML110 G10 در دو فرم فکتور SFF و LFF مثل همه سرورهای دیگه HP تولید و روانه بازار شده، که من عکس هر دو مدلش رو میذارم و پنل جلویی سرور رو هم تو حالت 16SFF و هم تو حالت 8LFF تشریح میکنم.

1- Bay شماره 1 که در حالت SFF میتونیم 8 عدد هارد یا SSD از نوع 2.5 اینچی و در حالت LFF میتویم 4 عدد هارد 3.5 اینچی روی این کیج یا BAY نصب و استفاده کنیم.

2- BAY شماره 2 که همانند BAY 1 بوده و 8 عدد در مدل SFF و 4 عدد در مدل LFF فضا برای نصب هارد در اختیار ما قرار میده. در صورتی که هر دو Bay روی سرور نصب بشه سرور ما مثل شکل بالا یا 16SFF میشه یا 8LFF

3- درایو نوری یا همان درایو DVD-Writer که بصورت اختیاری میتوانیم در این قسمت نصب و استفاده کنیم.

4- دکمه خاموش/ روشن کردن دستگاه، که این دکمه یک LED هم داره که نشان از وضعیت روشن/خاموش بودن سرور میده

5- چراغ Health یا چراغ سلامت سرور ML110 G10 میباشد. در صورتی که نمیدونید چراغ Health چیه و چه کاربردی داره ما قبلا یک مقاله در این خصوص نوشتیم، میتونید به مقاله چراغ Health در سرور hp نگاهی بندازید.

6- چراغ وضعیت شبکه سرور

7- دو عدد پورت USB 3.0

8- پورت کنسول یا سرویس iLO هستش، دقت داشته باشید که این پورت با پورت اصلی iLO تفاوت داره.

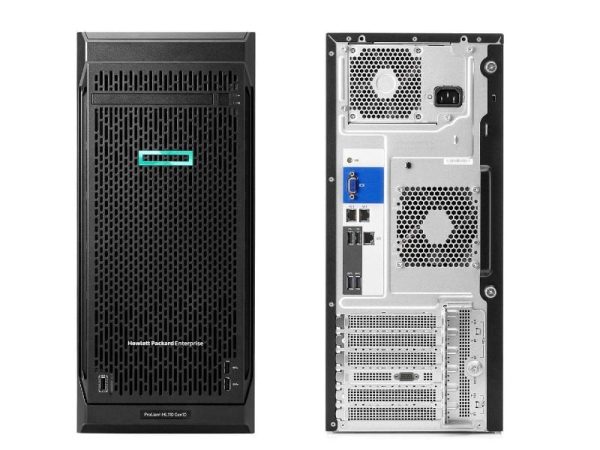

نمای پشت سرور ML110 G10 :

در هر دو مدل از فرم فکتور سرور، پشت سرور و موارد موجود در پشت سرور کاملا یکسان میباشد. در ادامه ما نمایی از پشت سرور رو براتون میذاریم و طبق روال همیشگی به تشریح تک تک موارد موجود میپردازیم.

1- محل نصب اسلات های PCI 3.0 هستش، این سرور 5 تا اسلات PCI داره که میتونیم از اونها برای نصب انواع کارت شبکه سرور HP ، انواع ریدکنترلر سرور HP، انواع کارت HBA سرور HP و یا انواع کارتهای گرافیک که قابل نصب روی سرور HP هستند استفاده کنیم.

2- دو عدد پورت / درگاه USB 3.0

3- دو عدد پورت / درگاه USB 2.0

4- دو عدد پورت شبکه از نوع RJ45 یا همان پورت شبکه اترنت با سرعت 1Gb/s

5- پورت خروجی تصویر سرور HP ML110 G10 که از نوع VGA میباشد.

6- چراغ/دکمه UID سرور میباشد، در صورتی که تمایل به کسب اطلاعات بیشتر درباره uid دارید قبلا مقاله ای برای توضیح بیشتر این گزینه توسط تیم فنی اچ پی تایم نوشته شده و شما میتوانید به مقاله چراغ UID در سرور HP مراجعه کنید.

7- محل نصب (Bay) پاور یا منبع تغذیه سرور

8- محل اتصال کابل پاور سرور

9- پورت مدیریت iLo سرور ، در صورتی که تمایل به کسب اطلاعات بیشتر در این خصوص دارید میتوانید به مقالات آموزش iLO سرور اچ پی یا آموزش افزودن ip به iLO سرور hp مراجعه کنید.

10 – پورت سریال که بصورت اختیاری است و میتوانید در صورت نیاز از فروشنده سرور HP ML110 G10 بخواهید که برای شما این پورت رو قرار بده روی سرور.

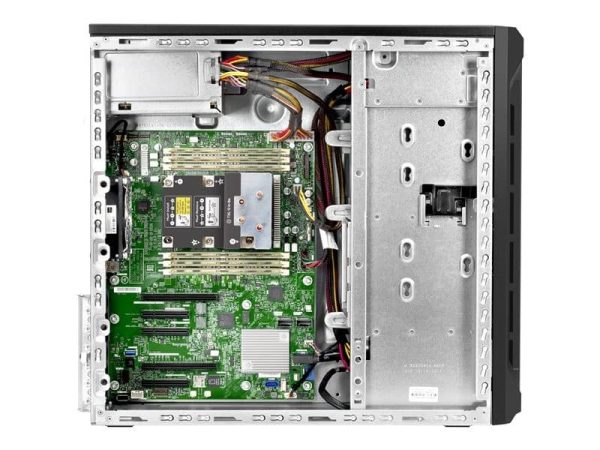

نمای داخل سرور :

خب نوبت به بررسی اجزای داخلی سرور HP ML110 G10 رسیده، این قسمت به مراتب مهمتر از بررسی پنل جلو و یا پشت سرور هستش. ما تمامی موارد رو سعی میکنیم که بررسی کنیم و تشریح کنیم.

1- فن اصلی سرور که وظیفه تهویه و خنک کردن فضای کلی سرور رو بعهده داره، ابعاد این فن بصورت پیشفرض 92x32mm میباشد. فن این سرور بر خلاف سرورهای رکمونت مثل سرور DL380 G10 یا سرور DL360 G10 هیچ پشتیبان یا به اصطلاح Redundant نداره، و خیلی باید حواستون به صحت و سلامت این فن باشه.

2- پاور یا همان منبع تغذیه سرور هستش، که این پاور هم مثل فن هیچ پشتیبان یا زاپاسی نداره. درواقع این مواردی که میگم میشه جزو ضعف های این مدل نسبت به مدل رکمونت همین نسل حساب کرد.

3- اسلات های رم سرور ML110 G10 هستش که همونطور که در تصویر هم میبینید 6 اسلات داریم که از نوع DDR4 هستن

4- سوکت CPU و هیت سینک روی CPU هستش که خب این سرور قبلا هم گفتیم تک CPU هستش.

5- قفل درب جلویی سرور هستش، همین طوری فلزی مشکی که جلوی سرور رو پوشونده

6- پورت ساتا از نوع X4 که مربوط به ریدکنترلر نرم افزاری این سرور میشه که در ادامه در موردش صحبت میکنیم.

7- پورت ساتا از نوع X4

8- یک عدد فن در این قسمت نصب هستش که مسئول خنک کردن تجهیزاتی هستش که روی اسلاتهای PCI نصب میشه

9- کانکتور مربوط به USB 3.0 های پنل جلویی هستش

10- یک عدد پورت SATA معمولی

11- یک عدد پورت SATA معمولی

12- اسلاتی جهت نصب SD-Card

13- اسلاتهای PCI 3.0 سرور HP ML110 G10 رو نشون میده. در ادامه به تفصیل اونها میپردازیم.

14- یک پورت USB 2.0 داخلی

15- یک عدد هم پورت USB 3.0 داخلی

معرفی CPU های سازگار با سرور ML110 G10 :

رکن اصلی در هر ایستگاه کاری پردازنده آن است که نقش مغز و پردازشگر را برعهده دارد، اگر قصد خرید CPU سرور HP را دارید باید بر اساس مدل سرور HP خود CPU خود را انتخاب کنید، همونطور که شاید مطلع هستید همزمان با رونمایی شرکت HP از سرورهای G10 شرکت اینتل نیز خانواده های Xeon Gold, Silver, Bronze, Platinum رو معرفی و روانه بازار کرد که با سرورهای hp سازگار هستند. در این قسمت ما مورد بحثمون درباره سرور HP ML110 G10 هستش.

این سرور از سری اینتل زئون Platinum و سری 6 از cpuهای سری Gold رو پشتیبانی نمیکنه. در واقع از سری Gold فقط cpuهایی که با 5 شروع میشن یعنی 51xx و 52xx رو پشتیبانی میکنه، البته اونم نه تمام مدل هاش، یک سری مدلهای خاص که توی جدول آوردم براتون.

در ابتدا ما به معرفی انواع cpuهای سازگار نسل دوم یعنی x2xx ها میپردازیم و بعد در جدول جداگانه ای سری 1 یعنی x1xx های سازگار با سرور HP ML110 G10 رو معرفی میکنیم.

در ادامه به معرفی نسل اول از CPUهای اینتل زئون که با سرور HP ML110 G10 سازگار هستند رو براتون توی جدول بصورت تفکیک شده آوردم.

همونطور که توی جدول قبل هم دیدید، از سری Gold که سری 6xxx ها نبودن کلا، و از سری 5xxx ها هم فقط چند مدل بیشتر نبود. دقیقا توی سری 1 هم همینطوریه و فقط دو مدل از سری Gold رو توی لیست cpuهای سازگار میبینیم.

حافظه RAM در سرور HP ML110 G10 :

انتخاب صحیح و خرید RAM سرور HP بعنوان یکی از ارکان اصلی در ایستگاه های کاری خیلی پر اهمیته. با توجه به اینکه این سرور کلا 6 عدد اسلات RAM از نوع DDR4 داره، ما مثل سرورهای رکمونت و سری DL که اسلاتهای رم زیادی دارن (مثل سرور HP DL380 G10 PLUS که 32عدد اسلات RAM داره) زیاد دستمون باز نیست و حافظه رم زیادی نمیتونیم روی سرور HP ML110 G10 داشته باشیم. در ضمن این سرور فقط از RAMهای Registred DIMM یا همان RDIMM پشتیبانی میکنه.

شکافهای توسعه یا همان اسلات های PCI :

در سرور HP ML110 G10 ما 5 عدد اسلات PCI 3.0 داریم که در جدول زیر مشخصات تک تک این اسلات ها رو اعم از سرعت انتقال دیتا، نوع کانکتور و … مورد بررسی قرار دادیم. از این اسلات های PCI که روی سرور وجود داره ما میتونیم برای نصب کارت گرافیک ، کارت شبکه سرور HP ، انواع ریدکنترلر های سرور HP که بصورت کارتی هستن، انواع کارت HBA سرور HP برای اتصال سرور به استوریج ها و سایر کارتهای جانبی استفاده کنیم.

رید کنترلر سرور HP ML110 G10 :

بطور کلی ریدکنترلر ها یا Smart Arrayها در سرور HP به 3 دسته بندی تقسیم بندی شده اند. دسته Software Smart Array که از اسمش مشخصه، یک ریدکنترلر نرم افزاری و بصورت آنبرد روی خود سرور وجود داره. که اچ پی بهش Software Raid هم میگه، دسته بندی بعدی Essential Raid هستش و دسته آخر هم Performance هستش. که در ادامه بصورت جداگانه ریدکنترلرهای مختلفی که در این دسته بندی ها وجود دارند رو تک به تک معرفی میکنیم براتون.

رید نرم افزاری یا Software RAID :

رید نرم افزاری سرور HP ML110 G10 مدل HPE Smart Array S100i SR Gen10 SW RAID میباشد.

این ریدکنترلر فقط در مود UEFI Mode کار میکنه، برای اینکه ما بتونیم از این ریدکنترلر در مود Legacy Mode استفاده کنیم نیاز به یک قطعه ای داریم که پارت نامبر اون 758959-B22 هستش. در ضمن این ریدکنترلر نرم افزاری بصورت پیشفرض خاموش هستش و اگر قصد استفاده از این ریدکنترلر رو داشته باشیم باید اول اون رو از قسمت بایاس سرور فعال کنیم.

و نکته آخر این ریدکنترلر از هاردها و SSD های SATA با پهنای باند 6Gb/s پشتیبانی میکنه (دقت کنید هارد یا SSD از نوع SAS رو پشتیبانی نمیکنه) و ریدهای 0 ، 1 ، 5 و 10 رو پشتیبانی میکنه.

ریدکنترلرهای نوع Essential :

HPE Smart Array E208i-p SR Gen10 Controller

HPE Smart Array E208e-p SR Gen10 Controller

ریدکنترلرهای Performance :

HPE Smart Array P408i-p SR Gen10 Controller

HPE Smart Array P408e-p SR Gen10 Controller

یک نکته ای که هست، اگر از رید کنترلرهای نوع Performance مثل این دو مدل بالا روی سرور HP ML110 G10 بخوایم استفاده کنیم، حتما باید یادمون باشه که یک باطری یا Smart Storage Battery هم برای سرور تهیه و نصب کنیم.

هارد سرور HP ML110 G10 :

نوبت میرسه به هارد سرور HP که منظور ما از این عنوان همون فضای ذخیره سازی در سرور هستش.

ما در این قسمت میخوایم بررسی کنیم که این سرور، از چه نوع هارد و SSD هایی پشتیبانی میکنه، و حداکثر میزان ذخیره سازی این سرور چقدر هستش. با توجه به اینکه میزان حداکثر ظرفیت وابسته به نوع هارد یا SSD و نوع SAS/SATA بودن اونها و همچنین وابسته به SFF و LFF بودن هاردها داره، یک جدول آماده شده که حالتهای مختلفی رو نشون میده.

با توجه به جدول بالا که تمامی حالتها در نظر گرفته شده به راحتی و با یک نگاه میتونیم متوجه بشیم که درصورت استفاده از هرنوع هارد یا SSD سرور HP ما در نهایت به چه میزان از فضای ذخیره سازی روی سرور HP ML110 G10 خواهیم رسید.

پاور سرور ML110 G10 :

ما روی این سرور بصورت کلی دونوع پاور میتوانیم داشته باشیم که هر دونوع اون رو براتون نوشتم :

1- HPE ML110 Gen10 350W ATX Power Supply Kit

2- HPE ML110 Gen10 550W ATX Power Supply Kit

منبع :

تیم فنی اچ پی تایم

صفحه محصول در وب سایت رسمی HPE
