مشخصات سرور HP ML350 G9 :

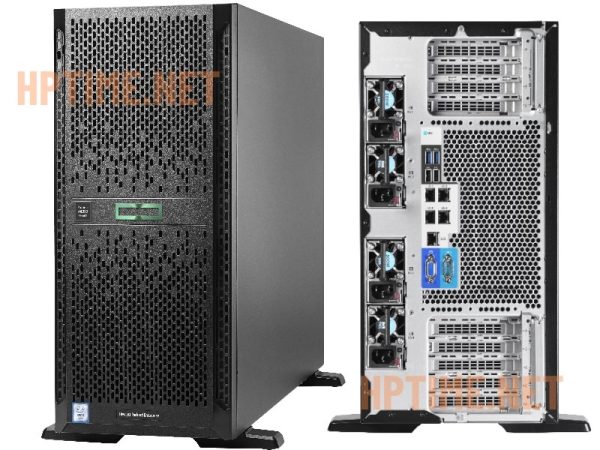

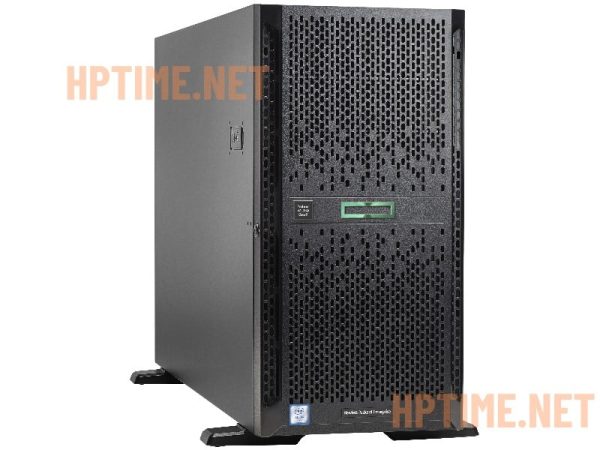

قبل از هر چیز یک توضیحی بدم، سرور ML350 G9 اچ پی همونطور که از نامش هم مشخصه و با ML شروع میشه یک سرور تاور (ایستاده) هستش. اما این مدل، استثنائا مدل رکمونت هم داره که تصویرش رو اینجا نمیذارم و میتونید توی اینترنت یا با دانلود دیتاشیت سرور ML350 G9 از همین لینک در صفحه اول دیتاشیت ببینید. و لازم به ذکر دونستم که توضیح بدم ما در این قسمت به معرفی و فروش سرور ML350 G9 تاور پرداخته ایم.

این سرور اچ پی G9 که در بین سرورهای تاور جزو محبوبترین هاست، همزمان جزو پر قدرت ترین و گرانترین سرورهای G9 نیز میباشد. شما میتوانید قیمت انواع سرور G9 رو در این لینک در فروشگاه اچ پی تایم مورد بررسی قرار بدید. هم چنین برای بررسی و خرید انواع سرور HP در سایر نسلها هم میتونید به دسته بندی مربوطه مراجعه کنید. بسیار خب مواردی که نیاز به توضیح داشتن گفته شد در ادامه به بررسی نمای ظاهری سرور مذکور میپردازیم.

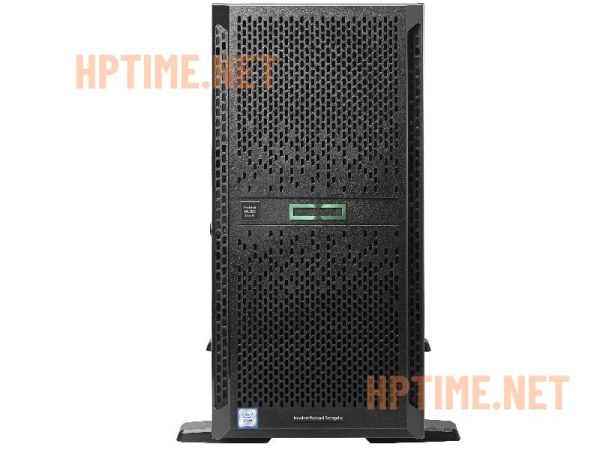

نمای جلویی سرور ML350 G9 :

در تصویر زیر نمایی از مدل LFF این سرور مشاهده میکنیم و توضیحات بر اساس این مدل داده میشه، اما در کنار اون مدل 8SFF این سرور رو هم نشون میدیم. در کل موجودی بازار روی مدل 8SFF این محصول هستش و مبنای فروش این فروشگاه نیز مدل 8SFF اون هستش. حالا در ادامه در تصویر میبینید که این سرور تا 48SFF قابل ارتقا هستش!!

طبق روال همیشگی به معرفی تک تک اجزای تشکیل دهنده که در جلوی سرور وجود دارد میپردازیم. وقتی پنل جلویی سرور ML350 G9 رو باز میکنیم با یه همچین نمایی در سرور LFF روبه رو میشویم. که البته نوع 8SFF رو هم همونطور که قول دادم در ادامه براتون میذارم ولی تفاوت آنچنانی توی این آپشن هایی که در ادامه توضیح میدم بین مدل LFF و SFF این سرور وجود نداره. فقط موارد شماره 7 و 8 فرق میکنه الباقی موارد تقریبا یکسانه.

1- کلا به اون ستونی که موارد 1 تا 6 هستش اچ پی بهش میگه Slim Heghit، گزینه 1 هم یک DVD-Drive از نوع SATA DVD-ROM یا DVD-Writer هستش که بصورت اختیاری میتونید روی سرور نصب کنیم یا نکنیم.

2- دو عدد پورت USB 2.0 که در جلوی سرور قرار داره

3- چراغ UID ( در صورتی که تمایل به کسب اطلاعات بیشتر در خصوص این گزینه دارید به مقاله چراغ UID در سرور HP مراجعه کنید)

4- چراغ Health سرور HP ( اگر مایل به کسب اطلاعات بیشتر هستید به مقاله چراغ Health سرور HP مراجعه کنید)

5- چراغ وضعیت پورت شبکه سرور HP

6- دکمه روشن / خاموش کردن سرور + چراغ نمایشگر وضعیت روشن بودن سرور

7- کیج 12LFF هارد که از هاردهای 3.5 اینچی یا LFF میتوانیم 12 عدد در این قسمت نصب کنیم (در مدل LFF)

8- کیج اختیاری 8LFF که از هاردهای 3.5 اینچی یا LFF میتوانیم 8 عدد در این قسمت نصب کنیم (در مدل LFF)

9- قسمت کشویی مشخصات و سریال نامبر سرور HP و همینطور مشخصات ورود به iLO سرور

همانطور که قولش داده شده بود نمای 8sff سرور ML350 G9 رو هم براتون میذارم، هم تصویر جلو و هم تصویر پشتش رو که مدل SFF این سرور محبوب و پرکاربرد رو هم ببینید. و در نظر داشته باشید که بیشترین موجودی بازار در ایران همین مدل 8SFF هستش.

همونطور که توی تصویر مشخصه در حال حاظر یک Bay خالی وجود داره که ما میتونیم روش 8 تا هارد SFF یا SSD نصب کنیم، و 5 ماژول خالی برای نصب BAY داریم که در مجموع این سرور رو تبدیل میکنه به یک سرور 48SFF که در قسمت مربوطه توضیح میدم که تا چه حد میتونیم روی این سرور هارد یا SSD نصب و استفاده کنیم.در ادامه بریم که نمای پشت سرور رو ببنیم و به توضیح در خصوص تک تک موارد طبق روال همیشگی بپردازیم.

نمای پشت سرور :

نمای پشت این سرور بصورت فول قرار داده شده تا تمامی قسمت ها چه قسمتهای ضروری و چه قسمت های ماژولار و اختیاری وجود داشته باشند تا شما دوستان عزیز با تمامی قسمتهای موجود در این سرور آشنا شوید. طبق روال همیشگی بعد از عکس تک تک موارد توضیح داده میشود.

1- چراغ وضعیت پاور شماره 4

2- محل اتصال کابل برق پاور شماره 4

3- پاور 500 وات شماره 4

موارد 4-5-6 و 7-8-9 و 10-11-12 نیز به ترتیب برای پاور شماره 3 ، پاور شماره 2 و پاور شماره 1 هستند. که جهت خلاصه سازی و عدم تکرار و کوتاه شدن مدت زمان مطالعه مقاله این موارد مختصرن ذکر شدند.

13 – چراغ UID سرور HP (اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ UID در سرور HP مراجعه کنید.)

14- اسلاتهای PCI شماره 1 تا 4 در سرور ML350 G9 برای نصب کارتهای جانبی و یا کارت گرافیک (توجه داشته باشید که از اسلات 1 تا 3 میتوانید بصورت اختیاری برای نصب GPU یا همان کارت گرافیک استفاده کنید.)

15- شرکت اچ پی از این مورد به عنوان PadLock نام میبرد، وظیفه این قسمت قفل نگه داشتن درب و پنل کناری سرور میباشد.

16 – دوعدد پورت USB 3.0 که بارنگ آبی و در ردیف بالایی هستند و 2 عدد پورت USB 2.0 که با رنگ مشکی و در ردیف پایین قرار دارند. در مجموع 4 پورت USB در این قسمت مشاهده میکنید.

17- شرکت HPE در دیتاشیت محصول از این قسمت بعنوان Security Lock یاد میکنه. قفلی که امنیت سرور رو برقرار میکنه و کسی نمیتونه درب سرور رو باز کنه و محتویات داخل اون رو تغییر یا دستکاری کنه.

18- کارت شبکه داخلی و آنبرد یا به اصطلاح خود HP که بهش میگه Embeded NIC یک کارت شبکه 4 پورت با پهنای باند 1Gb/S

19- پورت iLO سرور HP ( در صورتی که تمایل به کسب اطلاعات بیشتر دارید به مقاله iLO سرور HP مراجعه کنید)

20- پورت سریال سرور ML350 G9

21- پورت خروجی تصویر از نوع VGA

22- اسلاتهای PCI شماره 5 تا 9 برای نصب کارتهای جانبی و گرافیک ( نکته ای که وجود داره اینه که اگر قصد استفاده از این قسمت را داشته باشیم باید حتما سرور ما CPU شماره 2 هم داشته باشه، در غیر اینصورت این اسلاتها فعال نمیشن، و هرکارتی روشون نصب بشه شناسایی نمیشه.) در ضمن فقط اسلات 6 و 8 قابلیت پشتیبانی از کارت گرافیک یا GPU رو دارند.

سعی کردیم تمامی قسمت های مربوط به پشت سرور HP رو با کامل توضیح بدیم و بعید میدونم با توجه به توضیحات ارائه شده نکته ای نامفهوم باقی مونده باشه، اما به هر دلیل اگر سوال یا مسئله ای داشتید میتونید با واحد فنی اچ پی تایم تماس بگیرید و راهنمایی بخواید.

لیست CPUهای سازگار با سرور ML350 G9 :

همانطور که شاید حدث زده باشید با توجه به G9 بودن سرور، طبیعتا پردازنده های Intel Xeon E5-26xx V3 و Intel Xeon E5-26xx V4 توسط این سرور پشتیبانی شده و کاملا سازگار با سوکت های CPU مادربرد این سرور است. در ادامه اما در یک جدول تمامی cpuهای سازگار بهمراه قسمتی از مشخصات آنها را برای شما آماده کرده ایم.

در قسمت زیر هم چیپست های سازگار اینتل با سرور ML350 G9 رو لیست میکنم براتون که ببینید.

ntel® C610 Series Chipset
Intel® E5-2600v3 Processor Family
Intel® E5-2600v4 Processor Family

علاوه بر موارد بالا چیپست مدیریتی یا همان Chip مربوط به iLO روی این سرور هم از نوع iLO4 هستش، که دارای 4گیگ حافظه NAND هم هستش. و فریمور 2.80 و یا 2.81 آخرین فریمورهایی هستند که برای این Chipset مدیریتی منتشر شدن.

رم سازگار با سرور :

بعد از توضیح درباره تمامی موارد بالا نوبت به نوع RAM در سرور ML350 G9 میباشد. این سرور فقط از رمهای DDR4 از نوع Registred DIMM یا همان RDIMM ها و از رمهای Load Reduced DIMM ها یا همان LR-DIMM ها پشتیبانی میکند. این به این معنی است که شما نمیتوانید رم UDIMM روی این سرور نصب و استفاده کنید. این سرور دارای 24 عدد اسلات رم از نوع DDR4 میباشد که با توجه به نوع رمی که استفاده میکنید حداکثر ظرفیت مورد استفاده متفاوت خواهد بود که در ادامه به بررسی آن میپردازیم.

نکته مهم : زمانی که ما از CPU های E5-26xx V3 استفاده میکنیم حداکثر رمی که میتوانیم روی این سرور نصب کنیم به شرح زیر است:

زمانی که از LR-DIMM ها استفاده میکنیم میتوانیم حداکثر 24 عدد رم با ظرفیت 64GB استفاده کنیم یعنی در مجموع میتوانیم 1.5TB رم از نوع LR-DIMM روی این سرور نصب و استفاده کنیم.

و اما زمانی که از رم های R-DIMM استفاده میکنیم میتوانم حداکثر 24 عدد رم با ظرفیت 32GB نصب و استفاده کنیم یعنی در مجموع 768GB رم از نوع R-DIMM میتوانیم روی سرور HP ML350 G9 بذاریم و استفاده کنیم.

نکته : زمانی که از CPU های E5-26xx V4 استفاده میکنیم حداکثر ظرفیت رم در سرور HP ML350 G9 به شرح زیر است :

در این حالت اگر از LR-DIMM ها استفاده کنیم میتوانیم از رم 128GB LR-DIMM به تعداد 24 عدد روی سرور نصب کنیم یعنی در مجموع حداکثر 3TB حافظه رم خواهیم داشت.

و اگر از رمهای R-DIMM استفاده کنیم همان 24عدد رم با ظرفیت 32GB که در مجموع 768GB میشود را میتوانیم روی سرور نصب و استفاده کنیم.

یک مورد دیگری که در دیتاشیت سرور ذکر شده این است که ما نمیتوانیم از ترکیب رمهای 2133 و 2400 استفاده کنیم. بعنوان مثال ما از یک رم 32GB 2133  و یک رم 32GB 2400 بصورت همزمان نمیتوانیم روی این سرور استفاده کنیم. البته ناگفته نماند که من در سرورهای رکمونت مثل سرور DL380 G9 یا سرور DL360 G9 ترکیب این دو باس رم رو استفاده کردم و مشکلی نداشتم!!!

حداکثر ظرفیت هارد در سرور ML350 G9 :

مبحث مهم بعدی در خصوص فضای ذخیره سازی دائمی سرور یعنی هارد دیسکهای سرور HP و یا SSD های سرور HP میباشد که بعد از CPU و RAM مهمترین بخش تشکیل دهنده یک سرور را دارد. میزان ظرفیت کلی بستگی به نوع LFF و یا SFF بودن سرور دارد، چون هاردهای SFF که کوچک یا 2.5 اینچی هستند، معمولا ظرفیتهای پایینتری دارند در عوض دارای سرعت بالاتری هستند، و بالعکس هاردهای LFF با ظرفیتهای بالا روانه بازار شده اند و سرعت آنها معمولا پایین است. (در صورتی که تمایل به کسب اطلاعات بیشتر در این خصوص دارید به مقاله تفاوت سرور LFF با SFF مراجعه کنید.)

در ادامه اما در جدول زیر مشخص شده است که ما در حالتهای مختلف چقدر ظرفیت در مجموع روی سرور HP ML350 G9 خواهیم داشت.

با توجه به توضیحاتی که در جدول بالا آورده شد، تمامی حالتهای استفاده از هاردها و یا SSD ها روی سرور HP ML350 G9 مورد بررسی قرار گرفته و حداکثر میزانی که میتوانیم فضای ذخیره سازی روی آن داشته باشیم مشخص شد.
