خرید سرور HP DL360 G10 Plus :

آیا به دنبال خرید سرور HP برای بهبود عملکرد سازمان و شرکت خودتون هستید؟ من سرور HPE ProLiant DL360 G10 Plus رو به شما توصیه میکنم. با این سرور شما میتونید بطور خیلی موثری فعالیتهای مربوط به تکنولوژی و نرم افزاری خودتون رو بهبود بدید و یا ارتقا بدید. دیگه دقدقه یک سخت افزار و میزبان خوب برای انواع نرم افزارهایی که قرار خرید بکنید و ازشون استفاده بکنید نخواهید داشت. با خرید سرور DL360 G10 Plus تا سالها دیگه دقدقه برای خرید انواع نرم افزارهای موجود توی بازار ایران یا حتی نرم افزارهای خارجی و اروپایی رو نخواهید داشت.

این سرور که یک سرور جمع و جور به گفته خود کمپانی HP هستش، بصورت رکمونت هستش و 1 یونیت هستش، هر یونیت در نظر داشته باشید که تقریبا 5 سانتیمتر هستش، و رک ها رو با یونیت اندازه گیری میکنن، وقتی میگیم این سرور 1U هستش یعنی 1 یونیت از فضای رک رو اشغال میکنه. این سرور میتونه تو شرایط مختلف و بارهای کاری مختلف بصورت کامل نیاز شما رو برطرف کنه و عملکرد خیلی خوب و عالی از خودش نشون بده. این سرور با طراحی عالی و بی نقص خودش دارای ضمانت یکساله اچ پی تایم هستش و خود محصول هم که دارای 3 سال گارانتی از طرف خود کمپانی HP هستش که البته ما در ایران شامل این گارانتی نمیشیم.

توضیحات مختصر و اولیه:

سرور DL360 G10 Plus دارای دو عدد سوکت برای CPU هستش که از نوع پردازنده های نسل سوم سری پردازنده های مقیاس پذیر Intel Xeron خانواده Gold, Silver و Platinum رو پشتیبانی میکنه، منظور از سری سوم یعنی عدد دوم در مدل cpu عدد 3 هستش به این صورت x3xx مثال intel xeon Gold 6330 که بطور کلی هر پردازنده تا حداکثر 40 کور یا هسته فیزیکی را میتواند پشتیبانی کند، همچنین این سرور از رمهای HPE Smart Memory DDR4 3200MT/s بصورت کامل پشتیبانی کرده و با آن سازگار است.و بطور کل میتواند تا 4TB حافظه رم برای هر CPU که در مجموع 8TB میشود را به ما ارائه دهد. این شگفت انگیزه!

یکی از تغییراتی که این سرور با نسل قبل تر از خودش مثل سرور DL360 G10 یا سرور DL380 G10 داره توی نسل اسلاتهای PCI اون هستش. یعنی ورژنهای G9 و G10 اسلاتهای PCI 3.0 داشتن اما ما توی G10 Plus شاهد نسل PCI 4.0 روی کارتهای رایزر سرور هستیم.

به جز اسلات های pci یک آپشنی هم به نام Software Guard Extensions در +G10 اضافه شده که به اختصار به اون SGX گفته میشه. در واقع این یک آپشن برای CPUهای اینتل هستش که سرور G10 Plus از این ویژگی میتونه بهره مند بشه. حالا اینکه این قابلیت SGX چی هستش اگر خلاصه بگم یک قابلیتی هستش که عملکرد حافظه RAM رو منسجم تر میکنه و بهبود میبخشه، بنظرم بهتره جزئیات در آینده در یک مقاله جدا توضیح داده بشه، اینجا فقط این نکته ذکر شد که بدونیم این قابلیت روی این نسل قابل استفاده و سازگار هستش.

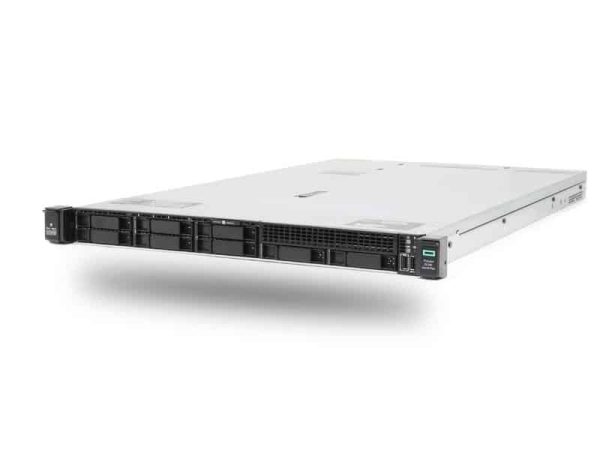

نمای جلویی سرور HP DL360 G10 Plus :

طبق روال همیشگی اچ پی و ماهم به طبع اون اولین کاری که میکنیم از نمای جلویی سرور یک عکس میذاریم و دونه به دونه موارد موجود روی جلوی سرور رو تشریح میکنیم. در ادامه هم ما همین کارو انجام دادیم، در زیر تصویر سرور DL360 G10 Plus رو مشاهده میکنید که تمامی موارد پنل جلویی آن علامت گذاری شده و تشریح خواهد شد. این تصویر مربوط به نوع شاسی SFF میباشد، کلا پنل جلویی این سرور از 14 قسمت تشکیل شده که دونه به دونه توضیح داده شده. ولی هرجایی اگر سوالی یا مسئله ای بود با کارشناسان فنی اچ پی تایم تماس بگیرید و سوالاتتون رو مطرح کنید.

1- لیبل مشخص کننده درایو یا باکس های هارد سرور هستش، این لیبل توی نسلهای قبلی نبود، یه عکس ازش میذارم الان پایین با دیدن شکلش متوجه موضوع میشید.

همونطور که تو عکس هم مشخصه، باکس یک در سرور HP DL360 G10 Plus مشخص شده که 8sff رو تشکیل میده و باکس 2 که بصورت آپشنال هستش، 2sff هستش که در صورت نیاز میتونیم از این ماژول استفاده کنیم تا سرور در مجموع بشه 10sff که طبیعتا دیگه DVD-Writer و … حذف میشه دیگه. این نکته رو ریز شدم داخلش چون توی سرور G10 Plus این لیبل جدید اضافه شده و توی G10 ها این لیبل وجود نداشت.

2- درب اصلی سرور که اهرم باز و بسته کردن آن نیز در وسط درب وجود دارد. این اهرم خودش کلید قفل/باز نیز داره که میتونید در سرور رو قفل کنید.

3- یک لیبل که بصورت کشویی میتونید بیرون بکشید و اطلاعات مربوط به سریال نامبر سرور و همچنین مشخصات ILO و مشخصات ورود به iLO معمولا روش نوشته میشه.

4- این قسمت میتونه مثل تصویر بالا Media Bay روش نصب شه، و از DVD و پورتهای USB و … استفاده کنیم یا اونجا یک ماژول 2SFF نصب کنیم تا بتونیم 2 تا هارد اضافه تر هم روش نصب و استفاده کنیم. البته ناگفته نمونه این ماژول 2SFF که گفتم 3 مدل داره که مینویسم براتون…

حالت اول:  2SFF 12G x1 SAS/SATA – در این حالت ما از دوتا هارد یا SSD از نوع SAS/SATA میتونیم استفاده کنیم

حالت دوم : 2SFF 24G x4 Tri-Mode U.3 – در این حالت ما میتونیم از SSD های U.3 با پهنای باند 24G استفاده کنیم، مثل SSD 1653A

حالت سوم : 2SFF 16G x4 NVMe U.2 – در این حالت ما میتونیم دو عدد SSD از نوع Nvme u.2 نصب و استفاده کنیم.

5- پورت Display که یک نوع پورت خروجی تصویر میباشد، و در صورت استفاده از مدیا-بی در باکس 2 میتونیم داشته باشیم این پورت رو.

6- درایو DVD-Writer که در صورت استفاده از Media-Bay در باکس 2 میتونیم نصب و استفاده کنیم ازش.

7- یک عدد پورت USB 2.0

8- دکمه خاموش/روشن کردن سرور که یک عدد LED داخلش داره که وضعیت روشن/خاموش بودن سرور رو هم با رنگ این LED نشون میده.

9-چراغ Health یا سلامت سرور هستش، اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ Health در سرور hp مراجعه کنید.

10- چراغ وضعیت شبکه در سرور HP DL360 G10 Plus هستش

11- دکمه/چراغ UID در سرور – در صورت تمایل به کسب اطلاعات بیشتر به مقاله چراغ UID در سرور HP مراجعه کنید.

12- یک عدد پورت USB 3.0

13- پورت سرویس/کنسول چیپست iLO، دقت کنید که این پورت iLO نیست و این فقط پورت کنسول و سرویس این چیپست هستش.

14- باکس شماره 1 که شامل 8 عدد هارد یا SSD هستش و با توجه به نوع بک پلینی که در این قسمت قرار میگیرد ممکن است از انواع مختلفی از هاردها یا SSD ها پشتیبانی بکنه، البته این مورد به نوع ریدکنترلر سرور هم بستگی داره.

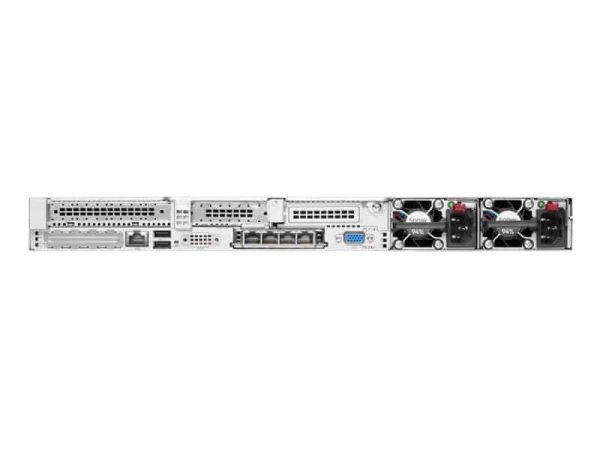

نمای پشت سرور :

نمای جلوی سرور که از نوع sff بود رو کامل بررسی کردیم، اگر تمایل به مشاهده نمای جلویی از نوع 4LFF این سرور رو هم دارید میتونید به دیتاشیت محصول مراجعه کنید. در این مقاله چون نمیخوایم خیلی طولانی بشه و از حوصله خواننده خارج بشیم دیگه کمی هم خلاصه میکنیم مطالب رو، هرچند پنل جلویی مدل 4LFF این سرور هم زیاد تفاوتی با همین مدل SFF نداشت. به هر حال الان ما یک نما از پشت سرور HP DL360 G10 Plus میذاریم براتون و مثل همیشه تک تک موارد موجود رو تشریح میکنید.

1- رایزر اصلی که 1 عدد اسلات PCI از نوع PCI 4.0 در اختیار ما قرار میده.

2- این قسمت هم سمت راست همون رایزر اصلی هستش، که ما اینجا هم 1 دونه اسلات PCI 4.0 دیگه در اختیار داریم.

3- در این قسمت هم که اگر از  رایزر2 یا Secondary رایزر استفاده کنیم، 1 عدد اسلات pci 4.0 خواهیم داشت. در نظر داشته باشید که اگر این اسلات فقط در صورت استفاده از cpu فعال شده و میتوانیم از آن استفاده کنیم.

4- پاور شماره 2

5- پاور شماره 1

6- پورت خروجی تصویر از نوع VGA

7- محل نصب کارت NIC یا کارت شبکه که معمولا یک کارت شبکه 4Port با پهنای باند 1Gb/s نصب و استفاده میشود.

8- محل نصب پورت سریال – در صورت نیاز میتوانید نصب و استفاده کنید.

9- دوعدد پورت USB 3.0

10 – پورت ILO سرور HP DL360 G10 Plus – اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله آموزش iLO در سرور hp مراجعه کنید.

11- یک عدد بلنک پنل یا یک درپوش هستش، این فضا غیر قابل استفاده میباشد

نمای داخل سرور DL360 G10 Plus :

نوبتی هم که باشه، نوبت میرسه به اصلی ترین قسمت سرور، یعنی داخل اون، مثل روال همیشگی عکس از داخل سرور میذاریم و بعد دونه دونه موارد موجود رو شماره گذاری میکنیم و به تشریح هر کدوم از اونها میپردازیم، یک نکته ای که وجود داره و توی ردیف 3 هم در پایین بهش اشاره میشه، وجود 4 پورت NVME داخل سرور هستش که این پورتها در سرور G10 وجود نداشت.

1- فن سرور هستش که در مجموع 7 عدد فن روی سرور نصب میشه، اگر فقط از 1 cpu استفاد کنیم میتونیم 5 عدد فن نصب کنیم اما اگر از هر دو سوکت cpu استفاده کرده باشیم حتما باید هر 7 عدد فن نصب شده باشن.

2- باطری کش ریدکنترلر از نوع 96w برای روشن نگهداشتن حافظه کش مربوط به Smart Array هنگام قطعی برق تعبیه شده، بهش Smart Storage Battery میگن در واقع.

3- 4 عدد پورت Nvme با بیت ریت x8 هستش که دو پورت سمت راست و دو پورت سمت چپ طراحی شده

4- دو عدد هیت سینک از نوع High Performane رو مشاهده میکنید که زیر هر کدوم از اونها سوکت cpu وجود داره، و محل نصب cpu هستش. هیت سینک های نرمال برای سرور HP DL360 G10 Plus هم در بازار موجوده و شما میتونید در صورت استفاده از cpu هایی با توان پایین تر از 150 وات از هیت سینکهای نرمال استفاده کنید.

5- کانکتور تشخیص نفوذ شاسی که بصورت آپشنال یا اختیاری میتوان از آن استفاده کرد. در صورت تمایل به کسب اطلاعات بیشتر به مقاله کانکتور تشخیص نفوذ یا chassis intrusion connector چیست مراجعه کنید.

6- کانکتوری که برق Back Plane هاردها را تامین میکند. یک کابل برق 6 یا 8 پین از بک پلین هاردها و از جلوی سرور تا این قسمت کشیده شده که موجب برق رسالی از طریق مادربرد به هاردها میشود.

7- دوعدد پورت USB 3.0 داخلی

8- ریدکنترلر یا همان Smart Array

9- دو عدد پاور که برق کل سرور را تامین میکند، یکی در مدار و دومی بعنوان Redundant عمل میکند

10 – محل نصب رایزر دوم یا Secondary Riser در سرور HP DL360 G10 Plus

11- باطری سیستم، که به باطری CMOS هم معروفه

12 – کانکتور OCP از نوع x16 که مارا قادر میسازد کارتهای شبکه تا 200GbE را در این قسمت نصب و از آن استفاده کنیم

13- یک عدد پورت SAS که بصورت Vertical یا عمودی در مادربرد سرور قرار داده شده است

14 – محل نصب ماژول TPM 2.0 ماژول TPM یا Trusted Platform Module یک گزینه اختیاری است که میتوانید روی سرور HP DL360 G10 Plus از آن استفاده کنیم، در صورتی که تمایل به کسب اطلاعات بیشتر دارید به مقاله ماژول TPM در سرور HP مراجعه کنید.

15 – رایزر اصلی سرور DL360 G10 Plus که وابسته به CPU شماره 1 یا همان CPU اصلی میباشد. این رایزر دارای 2 یا 3 اسلات PCI 4.0 میباشد.

16-این قسمت کانکتور مربوط به مواردی که در نمای جلویی سرور گزینه شماره 7 و 5 که متعلق به پورت Display و یک پورت usb 2.0 بود، میباشد.

گزینه های 17 – 18 – 19 : سه عدد پورت از نوع ساتا میباشد که مربوط به ریدکنترلر آنبرد سرور میباشد، دقت داشته باشید در صورتی که کابهای متصل به بک پلین هاردها را به این سه پورت متصل کنید، فقط میتوانید از هاردهای SATA استفاده کنید. در واقع این سه پورت هر کدام یک پورت SATA از نوع X4 میباشد.

20- محل اتصال پورت USB 3.0 که در جلوی سرور قرار دارد.

21- یک پورت SATA بصورت اختیاری

22- اسلات های رم سرور DL360 G10 Plus از نوع DDR4

انواع CPU سازگار با سرور DL360 G10 Plus :

سرورهای HP از نسل 8 به بعد با سری CPU های اینتل زئون سازگار هستش و همکاری دوجانبه ای با شرکت اینتل داشته. در حال حاظر که شرکت HP نسل G10 Plus رو تولید و روانه بازار میکنه، همکار تجاری اون یعنی شرکت اینتل هم سری زئون رو با 3 تا دسته بندی ارائه کرده که نام اونها سری Silver , Gold و Platinum هستش که از سرورهای G10 این دسته بندی ها معرفی شد. هر کدام از این دسته بندی ها مولفه ها و ویژگی های خاص خودشون رو دارن، که خب تو صفحه خود محصول بصورت کامل مورد بررسی قرار گرفته. بطور کلی سری SILVER با عدد 4 شروع میشه ، سری GOLD با عدد 5 و 6 شروع میشه و پلاتینیوم هم که با عدد 8 شروع میشه.

عدد بعدی یعنی عدد دوم در مدل CPU نشان از نسل CPU داره، مثال مدل 8389 مشخص میکند که از نوع پلاتینیوم است، چون با 8 شروع شده، و اینکه نسل 3 هستش.

همه این توضیحات رو دادم تا بگم که سرور DL360 G10 Plus از نسل 3 پردازنده های اینتل زئون پشتیبانی میکنه مثل همین 8389 که مثال زدیم بالا. در واقع هر نوع cpu اینتل زئون از خانواده های silver Gold یا Platinum که بصورت x3xx باشه توسط این سرور پشتیبانی میشه.

ما به ترتیب از cpuهای پلاتینیوم سازگار با سرور DL360 G10 Plus شروع میکنیم و هرکدوم رو با مشخصات کاملش در یک جدول به شما نشون میدیم.

جدول cpu های سری Platinum

جدول CPUهای سری Gold :

جدول CPU های سری Silver

بحث داغ پردازنده ها یا CPU ها با این جداولی که برای شما آماده کردیم تموم میشه و در ادامه میخوایم در خصوص انواع RAM وبعدش هارد و … صحبت کنیم. اگر سوالی یا موردی هنوز براتون در خصوص CPU بی جواب مونده حتما با ما در تماس باشید و از بخش فنی سوالات خودتون رو بپرسید.

RAM در سرور DL360 G10 Plus :

نوبتی هم که باشه نوبت صحبت کردن در مورد RAM سرور HP هستش. با توجه به نسل سرورها خب طبیعتا نوع CPU اونها که تغییر میکنه و باالطبع نوع و یا فرکانس RAM مورد استفاده ما در اون نسل هم دستخوش تغییر قرار میگیره. ما میخوایم الان در مورد رم سرور G10 Plus صحبت کنیم.

و بعدش بگیم که سرور DL360 G10 Plus چند اسلات رم داره و حداکثر تا چه میزان فضای RAM میتونیم روی این سرور داشته باشیم.

این سرور 32 عدد اسلات رم داره که رمهای DDR4 میتونیم روش نصب کنیم و دو فرکانس بصورت عمده با توجه به CPU هایی که با این سرور سازگاره روی این سرور استفاده میشه که یکیش RAM DDR4 2933MHz و دومی RAM DDR4 3200MHz هستش که حالا در ظرفیت های مختلفی توی بازار موجود هستن مثل RAM HPE 32GB DDR4 3200 یا RAM HPE 64GB DDR4 3200 که این دوتا رم بیشترین استفاده رو روی سرورهای G10 Plus دارند.

یک جدولی آماده کردیم که توضیحات جامع و تکمیلی رو درخصوص میزان ظرفیت کلی سرور برای استفاده RAM رو توضیح میده.

همونطور که توی جدول بالا میبینید زمانی که ما از رمهای LR-DIMM استفاده میکنیم ظرفیت بیشتری از رم رو میتونیم روی سرور داشته باشیم. طبیعتا عملکرد و Performance سری رم های R-DIMM بالاتره اما حداکثر میبینید که طبق جدول بالا که برداشت شده از وب سایت رسمی خود HPE هستش ما حداکثر 32تا رم 64GB میتونیم نصب کنیم و در مجموع میتونیم 2TB رم داشته باشیم.

هارد سرور DL360 G10 Plus :

یکی از اصلی ترین مولفه ها در قیمت سرور HP نوع هارد سرور HP یا نوع SSD سرور HP میباشد که بسیار در عملکرد و سرعت سرور تاثیرگذاره و هم روی قیمت خیلی تاثیرگذار هستش، پس با حساسیت بیشتری این قسمت رو مورد بررسی قرار میدیم.

خب نوع هارد اینکه از نوع 2.5 اینچی باشه یا 3.5 اینچی باشه، و یا اینکه از نوع SSD باشه یا HDD و یا اینکه SAS, SATA و .. باشه همگی ممکنه ترکیبی بسازه که ظرفیتهای مختلفی رو در مجموع در اختیار ما قرار بده. برای همین بهترین حالت اینه که حالتهای مختلف رو توی یک جدول نشون بدیم.

فکر میکنم جدول بالا که برگرفته از دیتاشیت محصول هستش جامع ترین توضیح رو در خصوص نحوه استفاده هارد یا ssd روی سرور DL360 G10 Plus رو نمایش میده و جای هیچ بحث و سوالی رو باقی نمیذاره. فقط یک نکته هستش که خارج از بحث اینکه از SSD ها یا هارد دیسک های معمولی یا دسکتاپی روی سرورها استفاده نکنید، فضای ذخیره سازی مهمترین رکن سرور هستش، اگر آسیب ببینه مستقیم داده ها از دست میره و خیلی کار پر ریسکی هستش که از تجهیزات معمولی یا دسکتاپی استفاده کنیم، و متاسفانه خیلی میبینم که مشتریان برای کاهش هزینه ها از کیفیت هارد یا SSD کم میکنن که در واقع پر ریسکترین حالت رو انتخاب میکنن!

ریدکنترلر در سرور DL360 G10 Plus:

دوحالت کلی در ریدکنترلر سرور hp داریم، یکی حالت Essential و دیگری حالت Performace هستش، درواقع Smart Array یا ریدکنترلر ها در 2 تا دسته بندی قرار میگیرن. ما معمولا توی بازار ایران از مدلهای Performance استفاده میکنیم. در ادامه لیستی از ریدکنترلرهایی که به سرور DL360 G10 Plus میخورن و سازگارن باهاش به تفکیک میذارم.

ریدکنترلرهای Essential

Broadcom MR216i-a Tri-Mode Controller for HPE Gen10 Plus

Broadcom MR216i-p Tri-Mode Controller for HPE Gen10 Plus

HPE Smart Array E208i-a SR Gen10 Controller

HPE Smart Array E208i-a SR G10 LH Controller

HPE Smart Array E208i-p SR Gen10 Controller

HPE Smart Array E208e-p SR Gen10 Controller

ریدکنترلرهای Performance :

Microchip SR932i-p Tri-Mode Controller for HPE Gen10 Plus

Microchip SR416i-a Tri-Mode Controller for HPE Gen10 Plus

Broadcom MR416i-p Tri-Mode Controller for HPE Gen10 Plus

Broadcom MR416i-a Tri-Mode Controller for HPE Gen10 Plus

HPE Smart Array P408i-a SR Gen10 Controller

HPE Smart Array P408i-a SR G10 LH Controller

HPE Smart Array P408i-p SR Gen10 Controller

HPE Smart Array P408e-p SR Gen10 Controller

HPE Smart Array P816i-a SR Gen10 Controller

HPE Smart Array P816i-a SR G10 LH Controller

پاور یا منبع تغذیه :

پاور سرور HP که نقش تامین برق تمامی قطعات سرور، مثل مادربرد سرور، CPUها ، رمها و هاردها و … رو بعهده داره یکی از مهمترین اجزا تشکیل دهنده سرورها هستش، یک مولفه اصلی داره اونم میزان توان پاور هستش که با وات W اندازه گیری میشه. سرور DL360 G10 Plus هم از دو عدد پاور پشتیبانی میکنه که یکی بعنوان پاور اصلی و دومی به عنوان Redundant استفاده میشه، معنی و ترجمه عبارت Redundant رو دقیق نمیدونم چی میشه ولی اگه بخوام بصورت خلاصه توضیح بدم، یعنی پاور اصلی یا پاور شماره 1 در مدار در حال تامین برق قطعات هستش و پاور دوم بعنوان پشتیبان پاور 1 هستش تا اگر اختلالی در عملکرد پاور اصلی ایجاد شد بصورت اتوماتیک وارد مدار بشه و از خاموش شدن سرور جلوگیری کنه.

خب بریم در ادامه ببینیم این سرور از چه پاورهایی با چه توانهایی پشتیبانی میکنه.

1- پاور 500 وات با مشخصات زیر:

HPE 500W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

2- پاور 800 وات از نوع زیر :

HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

3- پاور 1600 وات از نوع زیر :

HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit:

4- و در نهایت پاور 1800 وات الی 2200 وات از مدل:

HPE 1800W-2200W Flex Slot Titanium Hot Plug Power Supply Kit

سیستم عامل ها و مجازی سازهای قابل نصب روی سرور DL360 G10 Plus :

منبع :

تیم فنی اچ پی تایم

دیتاشیت محصول در وبسایت رسمی HPE
