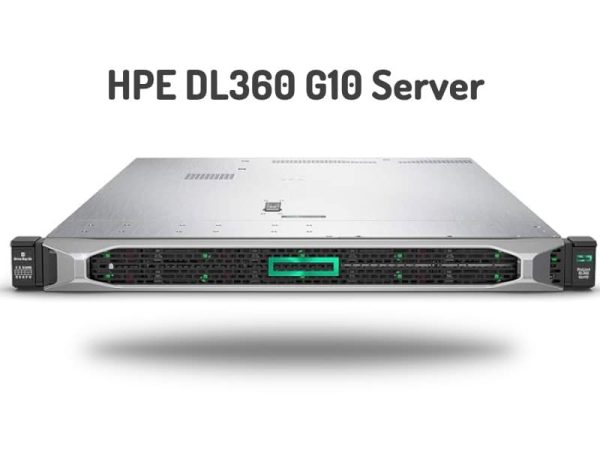

خرید سرور HP DL360 G10 :

نوبت به فروش و تشریح یکی از پرکاربردترین سرورها در نسل G10 رسید، یعنی سرور HP DL360 G10 که یک سرور 1 یونیت نسل 10 ساخته شرکت اچ پی هستش و جزو پرفروش ترین سرورهای HP از نوع رکمونت در بازار ایران هستش. اگر به دنبال خرید سرور HP هستید، قطعا این سرور یکی از انتخاب های شما و یا پیشنهادی از سمت نمایندگان و شرکتهای فروش سرور HP خواهد بود. یقینا که این سرور توان بالایی در پردازش اطلاعات داره و با توجه به پشتیبانی اون از CPU های قدرتمند سری Xeon شرکت اینتل ما دیگه مشکلی بابت توان پردازشی نخواهیم داشت. خرید سرور DL360 G10 اچ پی قطعا شمارو تا سالهای سال از دقدقه داشتن یک سخت افزار و میزبان مناسب برای انواع نرم افزارهای مالی/حسابداری، اتوماسیون اداری، انبار، تولید و سایر نرم افزارهایی که یک شرکت برای بالا بردن راندمان کاری خودش نیاز داره رو بصورت کامل پشتیبانی میکنه.

نگاه کلی به محصول :

اگر بخوام بصورت کلی و خیلی کوتاه و مفصل این سرور رو توضیح بدم، باید اینجوری بگم که سرور HP DL360 G10 از نوع سرورهای ProLiant اچ پی و در دسته سرورهای رکمونت هستش. همونطور که تصویرش رو در زیر مشاهده میکنید این سرور بصورت افقی هستش و با سرورهای تاور که بصورت کیس هستن متفاوته، این سرور ساخته شده تا در دیتاسنتر ها و یا در اتاق سرورها که رک وجود داره، مورد استفاده قرار بگیره، به گونه ای که با یک ابزاری به نام ریل کیت سرور HP داخل رک نصب و مورد استفاده قرار میگیره.

این سرور یک یونیت هستش، هر یونیت تقریبا حدود 5 سانتیمتر هستش، و وقتی میگیم این سرور 1U هستش یعنی قطر اون 5cm هستش (مدل 2U این سرور هم موجوده که میشه سرور HP DL380 G10) و عرض و طول اون هم که بصورت استاندارد و مشابه مابقی سرورهای hp هستش. مادربرد اون دارای 2 عدد سوکت CPU هستش که یعنی 2تا CPU میتونیم روی این سرور نصب کنیم و این سرور میتونه با توجه به نوع سیستم عاملی که روش نصب میشه این 2 عدد CPU رو باهم تجمیع کنه و از کل توان پردازشی این دوتا CPU بصورت همزمان و یکجا استفاده کنه.

این سرور 24 عدد اسلات رم از نوع DDR4 داره که فرکانس اونها بستگی به نوع CPU استفاده شده داره. ولی درکل رمهایی مثل RAM HPE 32GB DDR4 2933 و RAM 32GB DDR4 2666 بیشترین استفاده رو روی سرور HP DL360 G10 دارن.

در خصوص نوع هارد یا SSD در نظر داشته باشید که این سرور در دو مدل فرم فکتور روانه بازار شده، همونطور که حدث زدید مدلهای 8SFF و 4LFF رو داریم که با توجه به نوع نیاز یکی از این دوحالت رو میتونیم استفاده کنیم، بیشترین مصرف این سرور مدل SFF اون هستش که مدل دقیقش میشه HPE DL360 G10 8SFF و 8 تا هارد 2.5 اینچی میخوره، ویا SSD که میزان حداکثر فضایی که در اختیارمون قرار میده در ادامه مطلب و در قسمت هارد و SSD مفصل درموردش صحبت میکنیم.

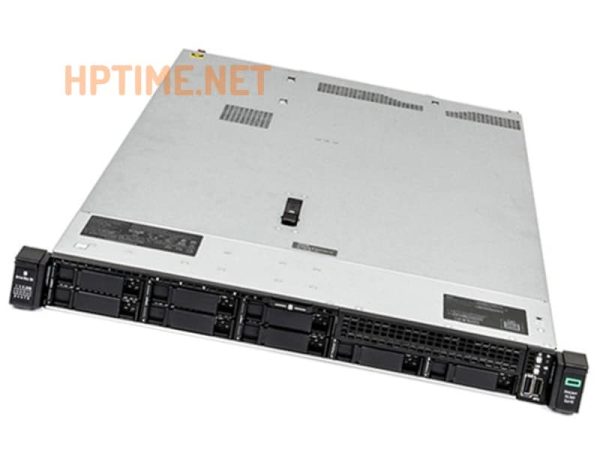

نمای جلوی سرور DL360 G10 :

بله طبق روال همیشگی از نمای جلویی سرور شروع میکنیم و تمامی موارد موجود در پنل جلویی سرور رو تشریح میکنیم. دیگه توضیح اضافه ای نمیدم و میرم که تصویر رو اضافه کنم و دونه به دونه موارد رو توضیح بدم، ما در ادامه هم مدل 8SFF رو تشریح میکنیم و هم مدل 4LFF این سرور رو تشریح میکنیم.

مدل و فرم فکتور SFF :

همونطور که قبلتر اشاره کردیم هم نوع SFF و هم نوع LFF رو تشریح میکنیم، ابتدا مدل SFF رو مشاهده میکنید.

1- این گزینه نامش Drive Support Lable هستش که نوع چینش Bayهای هارد دیسک رو نشون میده.

2- درب اصلی سرور که بهش Quick Removal access panel میگن. وسط این درب یک اهرم مشکی رنگ هستش که از طریق اون میتونیم درب سرور رو باز/بسته کنیم.

3- یک لیبل که بصورت کشویی جلوی سرور قرار گرفته و روش مشخصاتی از iLO با یوزر و پسوردش و همینطور سریال نامبر خود سرور نوشته میشه.

4- در این قسمت معمولا یک Media Bay قرار میگیره که پورتهای usb بهمراه DVD-Writer بهمون میده، اما توی این عکس این قسمت رو ما از یک ماژول 2sff استفاده کردیم و در نهایت این سرور تبدیل به سرور 10SFF شد. معمولا این ماژول 2SFF خیلی مورد استفاده قرار نمیگیره و این قسمت یا خالی و رزرو هستش توی سرورها، و یا یک مدیا بی قرار داده شده که همراه یک درایو DVD و پورتهای USB هستش.

5- دکمه خاموش/روشن کردن دستگاه هستش، این دکمه یک LED هم داخلش داره که رنگ این LED نشان از وضعیت روشن یا خاموش بودن سرور رو داره، اگر سبز باشه نشان از روشن بودن سرور، اگر نارنجی باشه یعنی برق در مدار هست ولی سرور خاموشه، اگر هم کلا LED خاموش باشه هم یعنی برق سرور متصل نیست.

اگر این LED بصورت چشمک زن قرمز باشد یعنی یک ایراد اساسی در سرور وجود دارد و سرور قادر به روشن شدن نیست. این کل وضعیتهای مختلف این LED هستش.

6- چراغ Health یا سلامت سرور DL360 G10 هستش که نشان از وضعیت سلامت سرور داره، قبلا یک مقاله ای در این خصوص تولید و منتشر شده اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ Health در سرور hp مراجعه کنید.

7- چراغ یا LED نمایش دهنده وضعیت شبکه سرور

8- دکمه UID سرور هستش که این دکمه دو حالت خاموش یا روشن داره، در حالت خاموش هیچ روشنایی نداره و در حالت روشن به رنگ آبی درمیاد. قبلا یک مقاله در مورد این موضوع نوشته شده، در صورتی که تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ UID در سرور HP مراجعه کنید.

9- یک عدد پورت USB 3.0

10 – پورت کنسول یا سرویس iLO هستش ، در نظر داشته باشید که این پورت اتصال به چیپست iLO نیست، پورت سرویس یا کنسول هستش.

11- بک پلین یا Bay اصلی در سرور DL360 G10 8SFF هستش که 8 پورت SAS/SATA از نوع هارد 2.5 اینچی یا همان SFF در اختیار ما قرار میده.

مدل و فرم فکتور LFF:

بسیار عالی در قسمت قبلی بصورت کامل مدل SFF رو تشریح کردیم و الان نوبت به مدل LFF این سرور میرسه، البته این نکته رو خاطر نشان میکنم که مدل فرم فکتور LFF در سرور HP DL360 G10 خیلی مورد استفاده قرار نمیگیره و بیشتر مدل 8SFF اون توی بازار مورد معامله و استفاده قرار میگیره.

1- اکثر گزینه ها مشابه هستش و من توضیحات بیشتری نمینویسم، این گزینه همان Drive Support Lable هستش که در مدل SFF توضیح داده شد.

2- درب اصلی سرور که در مدل SFF توضیح داده شد.

3- یک فضای خالی برای نصب درایو DVD-Writer هستش که بصورت اختیاریه

4- لیبل سریال نامبر سرور و مشخصات iLO هستش که در مدل sff بررسی شد

5- یک فضای خالی برای نصب پورت سریال و یا کیت usb که بصورت اختیاری میتونیم ماژولش مربوطه رو تهیه و استفاده کنیم ازش .

6- محل و فضای خالی جهت نصب System insight Display (SID) میباشد، SID یک لیبل الکترونیکی هستش که وضعیت رم ها ، شبکه و … رو بصورت خلاصه نشون میده، ما قبلا یک مقاله در این خصوص منتشر کردیم، اگر قصد کسب اطلاعات بیشتر دارید به مقاله پنل SID یا System insight Display در سرور HP مراجعه کنید.

7- پورت سرویس یا همان کنسول iLO

8- یک عدد پورت USB 3.0

9- چراغ/دکمه UID در سرور DL360 G10 هستش که در قسمت قبل توضیح داده شد.

10- دکمه خاموش/ روشن کردن سرور که اینم در قسمت قبل کامل توضیح داده شد.

11- چراغ Health یا سلامت سرور

12- چراغ وضعیت شبکه سرور hp

13- بک پلین یا همان BAY سرور که 4 عدد پورت SAS/SATA از نوع فرم فکتور 3.5 اینچی یا LFF در اختیار ما قرار میدهد.

نمای پشت سرور DL360 G10 :

یکی از مهمترین قسمتها موقع خرید سرور DL360 G10 اینه که با نمای پشتی این سرور کامل آشنا بشیم، ببینم قسمت نصب پاورها کجاست، کارت شبکه در کدوم قسمت نصب شده و چه پورتهایی جهت اتصال به سرور وجود داره. شاید ساده به نظر برسه اما دیدن پشت سرور و پورتهای موجود میتونه نگاه خیلی کاملی به ما از این سرور بده، مخصوصا اگر پروژه کار هستید و قصد دارید توی یک پروژه از این سرور استفاده کنید. خب دیگه از توضیحات اضافی پرهیز میکنم و میریم که تصویر رو بررسی کنیم و به تشریح تک تک موارد موجود بپردازیم.

1- اسلات PCI شماره 1 که بر روی رایزر اصلی یا Primary Riser ارائه میشود. این اسلات از نوع pci 3.0 میباشد.

2- اسلات PCI شماره 2 که بر روی رایزر اصلی یا Primary Riser ارائه میشود. این اسلات از نوع pci 3.0 میباشد.

3- اسلات PCI شماره 3 که بر روی رایزر دوم یا Secondary Riser ارائه میشود. این اسلات از نوع pci 3.0 میباشد، دقت کنید که رایزر دوم بصورت پیشفرض روی سرور DL360 G10 وجود نداره و بصورت اختیاری هستش، در ضمن وجود این رایزر که منجر به ارائه اسلات PCI شماره 3 میشه منوت به وجود CPU دوم هستش. یعنی اگر سرور ما فقط یه CPU داشته باشه کلا رایزر دوم کار نمیکنه و اسلاتش هم طبیعتا کار نخواهد کرد.

4- پاور شماره 2 از نوع 500W با 94درصد کارایی

5- پاور شماره 1 از نوع 500W با 94 درصد کارایی، همونطور که میبینید مدل هر دو پاور کامل یکسان هستش، و باید هم یکسان باشه چون یکی از پاورها بعنون Redundant عمل میکنه

6- پورت خروجی تصویر سرور هستش که از نوع VGA هستش

7- یک کارت شبکه که بصورت Embeded یا همان آنبرد هستش که توی بعضی از پارتها وجود داره و توی بعضی از پارتها نیست، این کارت شبکه 4 پورت داره که هر پورتش سرعتش 1 گیگابیت برثانیه هستش. این کارت شبکه اسمش هم 331i هستش.

8- پورت iLO سرور HP DL360 G10 هستش که از طریق این پورت ما میتونیم به iLO متصل شیم. موارد مختلفی از iLO رو قبلا توضیح دادیم، اگر تمایل به کسب اطلاعات بیشتر هستید میتونید به مقالات آموزش iLO سرور HP یا افزودن IP به iLO سرور hp یا نحوه ریست کردن iLO سری بزنید و بیشتر با چیپست iLO و نحوه کار کردن با اون آشنا بشید.

9- پورت سریال یا همان پورت RS232 هستش که بصورت اختیاری هستش و بصورت پیشفرض روی سرور وجود نداره، در صورت نیاز میتونید از فروشنده بخواید که این پورت رو براتون نصب کنه.

10- دو عدد پورت USB 3.0

11- محل نصب کارتهای FLR روی سرور HP DL360 G10 هستش، ما روی این پورت میتونیم انواع کارت شبکه رو نصب کنیم، توی تصویر میبینید که یک کارت شبکه 4 پورت با پهنای باند هر پورت 1 گیگابیت بر ثانیه نصب شده. ما میتونیم از کارتهای دیگه مثل کارتهای شبکه SFP تک پورت یا دو پورت هم در این قسمت استفاده کنیم.

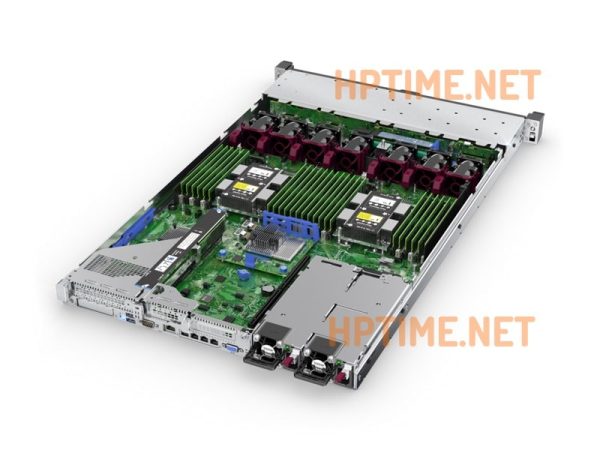

نمای داخل سرور :

و اما نمای داخل سرور که تمامی تجهیزات داخل سرور رو نشون میده، از مادر برد و اسلاتهای رم و نوع پردازنده، فن و … همگی در این نما قابل رویت و بررسی هستند.

1- فن های سرور که بصورت Hot Plug هستن، و روی این سرور اگر تک CPU استفاده کنیم 5 عدد فن و اگر از هر دو سوکت CPU استفاده کرده باشیم و 2 پردازنده نصب کرده باشیم باید تمامی 7 عدد فن روی سرور نصب شده باشد.

2- باطری کش ریدکنترلر هستش که با نامهای Smart Storage Battery هم نام برده میشه، این باطری برای محافظت از اطلاعات داخل حافظه کش زمانی که برق میره هستش، این باطری 96w هستش.

3- دو عدد هیت سینک از نوع هیت سینک نرمال برای سرور HP DL360 G10 رو مشاهده میکنید، که خب طبیعتا میدونید هیت سینک روی CPU ها قرار میگیره برای خنک کردن اونها، و وقتی ما 2 عدد هیت سینک داریم زیر اونها هم 2 عدد CPU قرار گرفته و نشون دهنده جای سوکت های CPU روی مادربرد هم هستش.

4- یک اسلات از نوع Micro SD هستش که معمولا در این قسمت یک میکرو SD با ظرفیت 32GB نصب میکنن تا روی اون سیستم عامل محبوب Esxi رو نصب کنن و سرور رو بصورت Virtual استفاده کنن. جهت کسب اطلاعات بیشتر میتونید به مقاله ESXi چیست ؟ مراجعه کنید.

5- محل نصب ماژول HPE Chassis Intrusion Detection هستش که این ماژول یک لایه امنیتی سخت افزاری هستش که دسترسی غیر مجاز به سرور رو تشخیص میده و از طریق iLO گزارش میکنه، البته میتونیم تنظیم کنیم که از طریق ایمیل هم آلارم بفرسته. اگر تمایل به کسب اطلاعات بیشتر هم دارید، من در این مورد یک مقاله نوشتم میتونید به مقاله ماژول Chassis Intrusion Detection در سرور hp مراجعه کنید.

6- کانکتور تامین برق بک پلین هاردها، از بک پلین هاردها یک کابل برق 8 پین تا اینجا کشیده شده و از این قسمت برق هاردها تامین میشود.

7- پورت usb 3.0 که دو عدد پورت روی هم هستش

8- رید کنترلر یا Smart Array سرور HP DL360 G10 که در این تصویر مدل P408i-a روی سرور نصب شده

9- 2 عدد پاور سرور رو نشون میده که تو نمای پشت سرور هم دیدیم این پاورها رو، و ذکر کردیم که بصورت Redundant عمل میکنند

10- محل نصب رایزر دوم یا Secondary Riser که در بصورت پیشفرض روی سرور وجود نداره، اگر هم بخوایم نصب کنیم باید حتما cpu دوم سرور نصب شده باشه

11- باطری سیستم یا باطری بایاس هم بهش میگن.

12- ماژول TPM که بصورت پیشفرض روی سرور وجود نداره و در صورت نیاز میتونید اون رو خرید کنید و ازش استفاده کنید. اگر نمیدونید ماژول TPM چیه و چه کاربردی داره و حتی چطوری نصب میشه، به مقاله ماژول TPM در سرور HP مراجعه کنید.

13- رایزر اصلی سرور که بهش Primary Riser گفته میشه، بصورت پیشفرض روی سرور وجود داره و اسلات های pci در اختیار ما قرار میده، روی سرور DL360 G10 این اسلاتهای PCI نسل 3.0 هستن

14- اگر در نمای جلویی سرور خاطرتون باشه، گفتم توی قسمت شماره 4 تصویر ما میتونیم یک Media-bay نصب کنیم که این مدیا بی به ما پورت Display و پورت usb میده و یه محلی هم میده برای نصب یک DVD-Writer که البته ما در قسمت 4 توی تصویر مدیا بی نداریم و یه ماژول 2sff گذاشتیم و توضیحش دادیم، بهرحال در نظر داشته باشید اگر ما در اون قسمت یک Media-Bay نصب کرده بودیم و پورت Display و USB داشتیم، این پورتها از طریق این کانکتور فعال میشدن. همه این توضیحاتو گفتم تا بگم این پورت برای اون گزینه پورتهای توی مدیا بی هستش.

15- فضای Flexible LOM هستش که ما میتونیم توی این قسمت از کارتهای شبکه مختلف اترنت یا فیبر نوری استفاده کنیم.

16- 17 -18 -19 : گزینه های 16 تا 19 که میبینید 4 عدد پورت رو نشون میدن که مربوط به ریدکنترلر آنبرد این سرور که مدل B140i هستن. یعنی اگر ما روی سرور در قسمت 8 که قبلا بررسی کردیم مربوط به ریدکنترلر بود و یه ریدکنترلر p408i-a هم روش نصب بود، اینجا ریدکنترلر جدا استفاده نکنیم، خود سرور یه ریدکنترلر داخلی داره و این گزینه های 16 تا 19 هم مربو به پورتهای همون ریدکنترلر آنبرد هستش. فقط یه نکته ای که داره اینه که این ریدکنترلر داخلی سرور DL360 G10 فقط از هاردهای SATA پشتیبانی میکنه.

20- پورت USB 3.0 که در جلو سرور وجود داشت، به این کانکتور متصل میشه و این کانکتور این پورت USB رو فعال میکنه

21- یک عدد پورت SATA

22- اسلاتهای رم سرور DL360 G10 هستن که 12 عدد اسلات از نوع DDR4 به ازای هر CPU وجود داره، یعنی 24 اسلات در مجموع

فرم فکتور و نوع شاسی :

فرم فکتور این سرور 1U هستش، این عبارت به معنی این هستش که این سرور 1 یونیت از فضای رک رو اشغال میکنه، هر یونیت معادل تقریبی 5 سانتیمتر هستش. این سرور توسط یک ریل کیت که بصورت کشویی هستش داخل سرور نصب میشه.

نوع شاسی این سرور در مدلهای 8SFF و 4LFF روانه بازار شده که در قسمت بالا ما هم مدل DL360 G10 8SFF و هم مدل DL360 G10 4LFF رو تشریح کردیم. بیشترین مصرف رو نوع 8SFF داره تقریبا میشه گفت به ازای هر 100 فروش سرور DL360 G9 8SFF ما 5 عدد هم مدل LFF رو فروش داریم، البته این آمار قابل استناد نیست اما خب از قدیم گفتن مشت نمونه خرواره!!

پردازنده یا CPU سرور DL360 G10 :

اصلی ترین بخش سرور قسمت CPU سرور HP هستش. مغز اصلی سرور که پردازنده هستش رکن اصلی و نقش اصلی رو در یک سیستم کامپیوتری ایفا میکنه. ما در سرور HP G10 از CPUهای سری Gold, Silver و Platinum اینتل زئون استفاده میکنیم. همونطور که مطلعید cpu های سری silver با عدد 4 شروع میشن، مثل cpu intel xeon 4210R و همینطور cpu های سری Gold با عدد 5 و 6 شروع میشن، مثل intel xeon 5118 و intel xeon 6148 که با عدد 5 و 6 شروع میشن، و همینطور سری پلاتینیوم که با عدد 8 شروع میشه مثل cpu intel xeon 8280

تا اینجا فهمیدم عدد اول cpu نشون دهنده سری ساخت cpu هستش، و اما عدد دوم یعنی عدد xXxx نشون دهنده نسل اون cpu هستش، همه این توضیحات رو دادم تا بگم نسلی که سرور HP DL360 G10 از اونها پشتیبانی میکنه نسل 1 و 2 هستش یعنی x1xx و x2xx ، خب در ادامه لیستی از تمامی CPUهایی که با این سرور سازگار هستند رو هر سری رو توی یه جدول براتون مینویسم. اول از CPUهای سری پلاتینیوم شروع میکنیم. هر کدوم از سری هارو بصورت جدا اول نسل 2 اونها رو میگیم بعد نسل 1 رو مینویسیم، بعنوان مثال الان که از سری پلاتینیوم شروع کردیم اول cpu هایی که سری 82xx رو معرفی میکنیم، بعد سری 81xx رو و بعد میریم سراغ سری Gold و بعد هم سری Silver در واقع تمام مدل cpu هایی که با سرور HP DL360 G10 سازگار هستند رو اینجا میاریم براتون.

سری پلاتینیوم :

——————————————————————————————————————————————————

جدول اول : CPUهای پلاتینیوم نسل 2 برای سرور HP DL360 G10

—————————————————————————————————————————————–

جدول دوم : CPUهای پلاتینیوم نسل 1 برای سرور HP DL360 G10

سری Gold :

—————————————————————————————————————-

جدول سوم: CPUهای Gold نسل 2 برای سرور HP DL360 G10

—————————————————————————————————————————————

جدول چهارم: CPUهای Gold نسل 1 برای سرور HP DL360 G10

سری Silver :

————————————————————————————————————————————-

جدول پنجم : CPUهای Silver نسل 2 برای سرور HP DL360 G10

——————————————————————————————————————————————-

جدول ششم : CPUهای Silver نسل 1 برای سرور HP DL360 G10

طی 6 تا جدول تمامی cpuهایی که با این سرور در نسلها و سری های مختلف سازگار بودن رو براتون آوردم، حالا یک سری دیگه هم به نام Bronze وجود داره که با عدد 3 شروع میشه و اون هم مثل سری های دیگه مثل Gold و پلاتینیوم و … نسل 1 و 2 داره، برای اون جدولی نیاوردم چون تقریبا بلااستفاده هستند و اصلا توی بازار این cpu ها نیستن و پیدا نمیشن و خیلی هم پردازنده های توان پایین و ضعیفی هستن. در واقع اصلا کاربردی هم نیستن. تا همین جا هم این 6 تا جدول خیلی زیاد و حوصله سر بر شده به اندازه کافی، دیگه اگه خواستید مدلهای Bronze رو هم بررسی کنید آخر همین صفحه تو قسمت منابع یه لینکی داده شده به دیتاشیت خود محصول تو وبسایت رسمی HPE توی اون دیتاشیت مدلهای Bronze هم ذکر شده. میتونید از اونجا مطالعه کنید.

حافظه RAM در سرور DL360 G10 :

بعد از معرفی انواع CPU برای این سرور، حالا نوبت معرفی RAM رسیده، دومین رکن در سرورها بعد از پردازنده در واقع RAM سرور HP هستش. رم ها یا حافظه های موقت واسطی بین پردازنده و هارد هستند. با توجه به سرعت بسیار بالا در CPU ها و سرعت بسیار پایین هارد در مقابل آن، مشکل کار توسط حافظه های موقت یا رم برطرف شد. رم ها پارامترهای زیادی دارند که مربوط به خودشان است، و ما در این قسمت درباره خصوصیات رم و پارامترهای آن صبحت نمیکنیم، ما در این قسمت صرفا در خصوص RAM در سرور HP DL360 G10 صحبت میکنیم، منظورم اینه که چه نوع رم به این سرور میخوره و سازگاره، حداکثر تا چه میزان رم میتونیم روی این سرور نصب و استفاده کنیم و از این قبیل موارد. و چند نمونه هم رم که مناسب سرور DL360 G10 هستش رو در انتها معرفی میکنم و لینک اونها رو میذارم تا بتونید به صفحه مربوط به اون محصول برید و کامل هم تصویرش رو ببینید و هم مشخصاتش رو کامل و با دقت بررسی کنید.

رم ها بصورت کلی در 4 حالت  Registred DIMM که با نام RDIMM هم شناخته میشود و بیشترین مصرف رو نسبت به بقیه داره، مورد دوم رمهای Load Reduced DIMM هستش که با نام LR-DIMM شناخته میشن مورد سوم رمهای Non-Volatile DIMM که با نام NV-DIMM شناخته میشن و درنهایت رمهای Unbuffered DIMM که با نام UDIMM شناخته میشوند، تولید و روانه بازار شدند.

این موارد رو توضیح دادم تا بگم میزان استفاده ما از رم روی سرور DL360 G10 وابسته به نوع RDIMM یا LRDIMM یا NVDIMM بودن اون داره و البته رمهای UDIMM هم کلا با این سرور سازگار نیستن. در ادامه یک جدولی براتون آوردم که تمام این موارد رو داخل جدول به نمایش گذاشته و ما میتونیم با یک نگاه به جواب تمام سوالاتمون برسیم.

توضیحات جدول کاملا واضح و گویا هستش، فقط چندتا نکته خیلی مهم وجود داره که براتون مینویسم پایین، حتما بخونید چون رعایت نکردن این موارد بعدا به شدت میتونه براتون مشکل ساز بشه.

1- دقت داشته باشید که رمهای NVDIMM رو فقط میتونید با RDIMM ها بصورت همزمان یا به اصطلاح اچ پی Mixed استفاده کنید، این یعنی LRDIMM ها نه با RDIMM و نه با NVDIMM ها قابلیت استفاده همزمان نداره.

2- دقت داشته باشید که هر 12 عدد رم NVDIMM که میتونیم روی سرور DL360 G10 استفاده کنیم فقط با پردازنده های نسل 1 اینتل زئون سازگارن، مهم نیست پلاتینیوم یا Gold بودنش مهم اینه نسل 1 باشه. در واقع فقط با پردازنده های جدولهای شماره 2 و 4 و 6 سازگار هستش. برای اینکه بهتر متوجه بشید به این 3 تاجدول که مراجعه کنید میبینید همه cpu های موجود توی این جداول نسل 1 هستند یعنی x1xx هستن.

3- در عوض رمهای Presistent Memory برعکس NVDIMM ها هستن یعنی هر 12تاشون فقط با نسل 2 پردازنده های اینتل زئون سازگارن. یعنی جدول 1 و 3 و 5 در قسمت CPUها – البته یک نکته خیلی مهم هم وجود داره، جدول 5 رو که مشاهده کنید سری Silver نسل 2 رو  یعنی 42xx هارو مشاهده میکنید، حالا تمام این موارد جدول 5 هم با این رم های Presistent Memory سازگار نیستن و فقط دوتا مدلش یعنی مدل 4215 , 4215R در سری Silverهای نسل 2 با این رم ها سازگارن. البته این رو من به شخصه امتحان نکردم و مثلا یک cpu 4210 نذاشتم و رم Presistent Memory نصب کنم ببینم چه اتفاقی میافته، اما خب این نکته توی دیتاشیت خود محصول نوشته شده و تاکید هم شده به این موضوع.

رید کنترلر سرور HP DL360 G10 :

بصورت کلی ریدکنترلر سرور HP یا همان Smart Array ها در دو دسته بندی Essential و یا Perofessional تولید و روانه بازار شده اند. همانطور که از نام آنها مشخص است سری Performance ها کارایی بالایی داشته و حرفه ای تر هستند، به همین خاطر هستش که تمامی سرورهای HP در بازار ایران با ریدکنترلری که در دسته بندی Performance هستش مورد استفاده قرار میگیره. البته من بازار سرور hp در خارج از ایران رو نمیدونم اما در ایران که همیشه همینطور بوده. حالا سوال اینجاست ریدکنترلر سرور DL360 G10 چیه؟ اول بریم با هم انواع مدلها رو در این دو دسته بندی ببینیم و بعد میگم معمولا از کدوم مدلها روی این سرور استفاده میکنیم.

ریدکنترلرهای Essential :

HPE Smart Array E208i-a SR Gen10 Controller

HPE Smart Array E208i-a SR G10 LH Controller

HPE Smart Array E208i-p SR Gen10 Controller

HPE Smart Array E208e-p SR Gen10 Controller

رید کنترلرهای Performance :

Broadcom MegaRAID MR416i-a Controller for HPE

Broadcom MegaRAID MR416i-p Controller for HPE

Broadcom MegaRAID MR216i-a Controller for HPE

Broadcom MegaRAID MR216i-p Controller for HPE

HPE Smart Array P408i-a SR Gen10 Controller

HPE Smart Array P408i-a SR G10 LH Controller

HPE Smart Array P408i-p SR Gen10 Controller

HPE Smart Array P408e-p SR Gen10 Controller

HPE Smart Array P816i-a SR Gen10 Controller

HPE Smart Array P816i-a SR G10 LH Controller

از بین تمامی موارد که در دسته بندی Performane قرار دارند در اکثر مواقع مدل HPE Smart Array P408i-a SR Gen10 Controller مورد استفاده قرار میگیرد که تصویرش رو هم من در بالا براتون قرار دادم. البته قبلا هم این مدل رو در بالاتر وقتی داشتیم نمای داخلی سرور DL360 G10 رو نشون میدادیم هم دیدیم و به چشم خورد. این ریدکنترلر 12G هستش و از هاردها و یا SSD های SAS/SATA پشتیبانی میکند.

هارد سرور DL360 G10 :

رکن سوم رو هارد سرور HP نامگذاری میکنم. تا به اینجا در خصوص CPU , RAM صحبت کردیم که اسمشونو رکن 1 و 2 گذاشتیم. و الان نوبت به فضای ذخیره سازی دائمی میرسه، یه توضیح من قبلش بدم ، اینکه فضای ذخیره سازی دائمی میتونه یه هارد دیسک باشه مثل HDD HPE 1.2TB SAS 10K 12G DS که اگه روش کلیک کنید به صفحه محصول میرید و کامل میتونید بررسیش کنید. یا میتونه SSD باشه که خب امیدوارم تفاوت HDD و SSD رو بدونید، البته اگرم نمیدونید میتونید به مقاله تفاوت HDD با SSD مراجعه کنید. یه عکس هم اینجا گذاشتم که میتونید با نگاه کردن به اون متوجه خیلی از تفاوتهاش بشید…

حالا که تفاوت این دوتا رو متوجه شدید، در مورد پورت یا درگاهشون میخوام یه توضیحی بدم، فرقی نمیکنه چه SSD باشه چه HDD باشه، پورت یا درگاهشون SAS / SATA و یا NVME هستش. البته یه نکته اینکه HDD ها درگاهشون فقط SAS/SATA هستش ولی SSD ها هم SAS/SATA هستن و هم Nvme

همه اینا رو توضیح دادم تا بگم نوع و حداکثر فضای ذخیره سازی دائمی که روی سرور HP DL360 G10 میتونیم داشته باشیم بستگی به نوع و درگاه اونها داره. حالا الان جدولی که در زیر براتون آوردم رو اگر یه نگاهی بکنید کامل به موضوع پی میبرید.

توجه کنید که این جدول هر دو فرم فکتور SFF و LFF سرور رو تشریح کرده، در واقع 5 ردیف اول در خصوص نوع و میزان استوریج روی سرور SFF هستش و 4 ردیف آخر مربوط فرم فکتور LFF هستش. نکته دیگه ای تا به اینجای کار به ذهنم نمیرسه، جدول بالا تقریبا کامله ولی به هر دلیلی اگر سوالی داشتید با تیم فنی اچ پی تایم در تماس باشید.

پاور سرور HP DL360 G10 :

منبع تغذیه یا پاور سرور HP یکی دیگر از ارکان مهم در یک سرور و ایستگاه کاری محسوب میشه. این قطعه مسئول برق رسانی به تمامی قطعات موجود سرور هستش.

به طور کلی 3 مدل یا 3 توان مختلف وجود داره که با سرور G10 سازگار هستش که اونها رو دونه دونه معرفی میکنم. نکته ای که قابل ذکر هستش اینه که سرورهای اچ پی همیشه 2 عدد پاور روی ایستگاه های کاریشون دارن تا عملیات Redundant رعایت بشه، چون پاور یک قطعه الکترونیکی هستش و ممکنه به هر دلیلی دچار آسیب دیدگی بشه، توی این حالت اگر پاور زاپاس برای سرور HP DL360 G10 وجود نداشته باشه سرور خاموش میشه و تمامی سرویس ها متوقف میشن، اونم فقط بخاطر یک پاور!!!

1- پاور 500 وات

مدل دقیق این پاور HPE 500W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

این پاور دارای عملکرد و بهره وری 94 درصدی است.

2- پاور 800 وات

مدل دقیق HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

این پاور تا 96 درصد کیفیت و بهره وری ارائه میکند

3-پاور 1600 وات

مدل دقیق پاور HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

همچنین این پاور 94 درصد بهره وری و کیفیت ارائه میکند. در ضمن این پاور فقط با ولتاژهای بالا 200 الی 220 ولت سازگاری دارد.

سیستم عامل های سازگار با سرور:

به آخرین قسمت از معرفی سرور HP DL360 G10 رسیدیم، یعنی قسمت سیستم عاملهای سازگار با سرور، امیدوارم قسمت CPU ها رو خوب مطالعه کرده باشید چون در این قسمت هم دخیل هستن، در واقع اگر CPU نسل 2 ( x2xx ) روی سرور نصب کرده باشید، نسبت به زمانی که از cpuهای x1xx استفاده کردید، سیستم عامل قابل نصب شما متفاوت خواهد بود. در ادامه توضیح داده میشه که با هر نسل از cpu چه سیستم عاملها با چه ورژنهایی قابل نصب و استفاده هستن.

وقتی CPU نسل 2 باشد :

1- Windows Server 2022 نسخه های  Essentials, Standard, Datacenter

2- Windows Server 2019 نسخه های  Essentials, Standard, Datacenter

3- Windows Server 2016 نسخه های  Essentials, Standard, Datacenter

3- Windows Server 2012 R2 نسخه های  Essentials, Standard, Datacenter

یک نکته : اگر از رید کنترلرهای سری Broadcom MR استفاده کرده باشید ویندوز سرور 2012 R2 نمیتونیم نصب و استفاده کنیم.

4- مجازی ساز مایکروسافت Microsoft Hyper-V Server ورژنهای  2012R2, 2016 & 2019

5- مجازی ساز ESXI ورژنهای VMware vSphere: 6.0 U3, 6.5 U2 through U.3 & 6.7 U1 through U3, 7.0

6- سیستم عامل  ClearOS: 7.6; ClearVM: 2.0 که قابل نصب روی سرور HP DL360 G10 میباشد.

7- لینوکس Red Hat Enterprise Linux (RHEL)

8- لینوکس SUSE Linux Enterprise Server (SLES)

9- لینوکس Ubuntu: 18.04 LTS (4.15.0)

10- لینوکس اوراکل ورژنهای  Oracle Linux 7.6 UEK Release 5 Update 2; Oracle VM 3.4.6 (UEK Release 4 Update 7)

11- سیتریکس مدل و ورژنهای Citrix: Hypervisor: 8,0, 8.1, 8.2; XenServer 7.1, 7.4, 7.5, 7.6

وقتی CPU نسل 1 باشد :

1- ویندوز Windows Server 2019 ورژنهای Essentials, Standard & Datacenter

2- ویندوز Windows Server 2016 ورژنهای Essentials, Standard & Datacenter

3- ویندوز Windows Server 2012 R2 ورژن های Essentials, Standard & Datacenter

یک نکته : اگر از رید کنترلرهای سری Broadcom MR استفاده کرده باشید ویندوز سرور 2012 R2 نمیتونیم نصب و استفاده کنیم.

4- مجازی ساز مایکروسافت یا Microsoft Hyper-V Server ورژنهای 2012R2, 2016 & 2019

5- مجازی ساز شرکت VmWare ورژن های VMware vSphere: 6.0 U3, 6.5 through U.3 & 6.7 through U3, 7.0

6- سیستم عامل ClearOS: 76; ClearVM: 2.0 سازگار با سرور HP DL360 G10

7- لینوکس Red Hat Enterprise Linux (RHEL) ورژن  6.9 & 7.3

8- لینوکس SUSE Linux Enterprise Server (SLES) ورژن 11 SP4, 12 SP2 & 15 (includes Xen)

9- لینوکس Ubuntu: 16.04.3 HWE (4.10), 18.04 LTS (4.15.0)

10- اوراکل لینوکس ورژن Oracle Linux: Oracle Linux/UEK 6.9, 7.4; Oracle VM 3.4.4

11- سیتریکس Citrix: Hypervisor: 8,0, 8.1, 8.2; XenServer 7.1, 7.4, 7.5, 7.6

منبع :

تیم فنی اچ پی تایم

دیتاشیت محصول در وبسایت رسمی HPE
