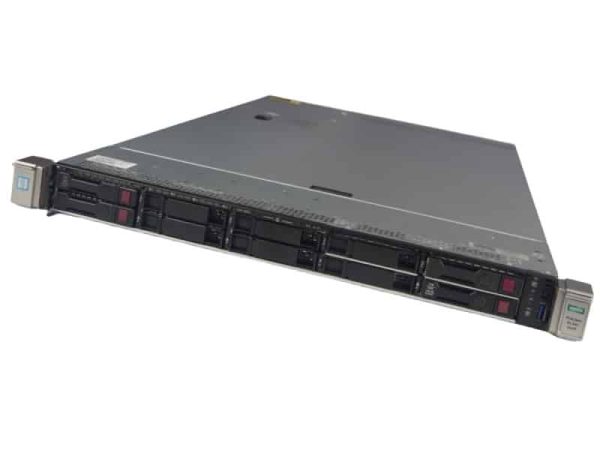

خرید سرور DL360 G9

پیشگفتار :

اگر قصد خرید سرور G9 اچ پی را دارید، ما به شما سرور HPE DL360 G9 رو با قیمت بسیار مناسب ارائه میکنیم.

بطور خلاصه این سرور یک محصول 1 یونیت و سبک بوده که از 2 سوکت CPU برخوردار است.

به همین دلیل خرید سرور DL360 G9 نسبت به سایر محصولات افزایش بسیار زیاده داشته است.

این سرور در دونوع SFF و LFF روانه بازار شده است که تقاضا برای مدل SFF این سرور به مراتب بالاتر از مدل LFF آن است. که ما سرور HPE DL360 G9 4LFF رو در صفحه ای دیگر قیمت گذاری کرده و توضیحات آن را ارائه داده ایم.

ویدئو معرفی کامل سرور DL360 G9 اچ پی:

توصیه میکنم قبل از خرید سرور DL360 G9 حتما این ویدئو رو تماشا کنید!

معرفی کوتاه سرور DL360 G9 :

این سرور با طراحی بسیار کارآمد (یک یونیت) و دو سوکت قدرتمند، به راحتی می تواند از مجازی سازی ، پایگاه داده و محاسبات با کارایی بالا پشتیبانی کند.

این سرور برای کارهای سبکتری نسبت به مدل 2 یونیت خود یعنی سرور DL380 G9 طراحی شده است.

سرورهای خانواده Gen9 از پردازنده های intel xeon E5-2600 v3 و intel xeon E5-2600 v4 پشتیبانی می کنند.

پردازنده هایی مثل E5-2650 v3 یا پردازنده E5-2680 v3 از پرمصرف ترین ها در خانواده ورژن 3 هستند که سرور DL360 G9 از آنها پشتیبانی میکند.

با پردازنده E5-2690 v4 یا یا پردازنده E5-2680 v4 نیز از پر مصرف ترین CPU های ورژن 4 هستند که این سرور پشتیبانی میکند.

حافظه هوشمند HPE DDR4 همچنین نسبت به نسل های گذشته 14 درصد افزایش عملکرد دارد.

دانلود دیتاشیت :

دانلود دیتاشیت سرور اچ پی DL360 G9 با لینک مستقیم

حجم فایل : 850 کیلوبایت

نوع فایل : PDF

رمز فایل : ندارد

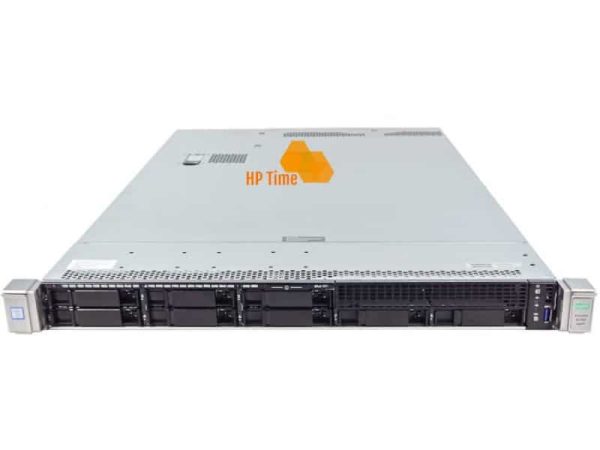

نمای جلویی سرور DL360 G9 :

در ابتدا و قبل از هرچیزی بهتر است نمای ظاهری سرور DL360 G9 رو مورد بررسی قرار بدیم.

1- پنل دسترسی به داخل سرور

2- پنل سریال و مشخصات سرور

3- قسمت نصب مدیا بی و همچنین محل نصب nvme در صورت نیاز

4- دکمه روشن و خاموش کردن سرور بهمراه چراغ وضعیت روشن یا خاموش بودن سرور

5- چراغ healt یا همان چراغ سلامت سرور ( درصورت تمایل به کسب اطلاعات بیشتر به مقاله چراغ healt سرور hp چیست؟ مراجعه کنید)

6- چراغ نمایشگر وضعیت شبکه سرور

7- پورت USB 3.0

8- چراغ UID سرور اچ پی (عبارت UID مخفف Unit Identification Button میباشد. در صورت تمایل به کسب اطلاعات بیشتر به مقاله آموزشی چراغ UID سرور HP چیست؟ مراجعه کنید)

9- محل نصب انواع هارد دیسک و SSD از نوع SAS  و SATA ( درصورت تمایل به کسب اطلاعات بیشتر به مقالات تفاوت HDD با SSD و تفاوت SAS و SATA مراجعه کنید)

نمای پشت سرور HP DL360 G9  :

1- محل نصب کارتهایی با درگاه و اسلات های PCIe

2- پاور شماره 2 سرور

3- چراغ وضعیت پاور شماره 2 ( درصورتی که سبز باشد نشان از سلامت پاور دارد)

4- محل اتصال ورودی برق پاور شماره 2 ( به این ورودی کانکتور C13 گفته میشود.)

5- پاور شماره 1 سرور

6- چراغ وضعیت پاور شماره 1

7- محل اتصال ورودی برق پاور شماره 1

8- پورت خروجی تصویر از نوع کانکتور VGA

9- پورتهای شبکه با پهنای باند 1 گیگابیت بر ثانیه ( نام این کارت شبکه آنبرد 331i میباشد)

10- پورت iLO سرور (درصورت تمایل به کسب اطلاعات بیشتر به مقاله آموزشی iLO در سرور hp مراجعه کنید)

11- پورت سریال یا RS232 که بصورت اختیاری میباشد.

12- دو عدد پورت USB 3.0

13- چراغ وضعیت UID پشت سرور

14- محل نصب کارت شبکه از نوع اترنت یا فیبر نوری که به صورت اختیاری میباشد.

نمای داخل سرور DL360 G9 :

1- کیف 7 عددی فن برای موقعی که ما هر دو cpu رو استفاده میکنیم. (زمانی که تک cpu استفاده کنیم میتوانیم 5 عدد فن استفاده کنیم)

2-باطری کش ریدکنترلر که با نام Smart Storage Battery شناخته میشود.

3- هیت سینک برای خنک نگهداشتن cpu ها

4- محل نصب یک عدد MicroSD در صورت نیاز

5- این قسمت 2 پورت USB 3.0 دارد، در صورت نیاز به نصب USB Flash و …

6- محل نصب ریدکنترلر (Smart Array) یا نصب کارت HBA برای اتصال به استوریجهای HPE (بر روی سرور DL360 G9 معمولا از ریدکنترلر مدل P440AR که دارای 2گیگ کش داخلی میباشد و یا ریدکنترلر H240ar استفاده میشود)

7- محل نصب پاورهای سرور ( دوعدد پاور برای حفظ قابلیت Redundant در سرور)

8- رایزر دوم (Secondary Riser) که محلی است برای نصب کارتهای PCIe

9- کارت شبکه 331i که دارای 4پورت 1گیگابیت برثانیه میباشد

10- رایزر اصلی با 2 عدد اسلات PCIe ورژن 3

11- محل نصب کارت شبکه اترنتی یا فیبر نوری بر اساس نیاز بصورت اختیاری

12- پورتهای ریدکنترلر SATA داخلی سرور (دقت داشته باشید در صورتی که بخواهیم از این ریدکنترلر داخلی استفاده کنیم فقط میتوانیم هاردهای SATA روی سرور نصب کنیم)

13- اسلات های RAM سرور ( همانطور که در تصویر مشاهده میکنید این سرور دارای 24 اسلات رم میباشد)

سرور DL360 G9 از چه CPU هایی پشتیبانی میکند؟

چند نکته در خصوص CPUها وجود دارد که در زیر به آنها اشاره شده است :

1- نمیتوانیم روی این سرور از cpu های v3 و v4 بصورت همزمان استفاده کنیم.

2- تمام cpuهای بالا از تکنولوژی مجازی سازی (Hyper-Threading) پشتیبانی میکنند به جز E5-2609 v4/v3 و E5-2603 v4/v3

3- توصیه میشود برای cpu هایی با توان کمتر از 120w از هیت سینکهای نرمال و برای استفاده از cpu های بالاتر از 120w از هیت سینک هایپری استفاده شود.

چیپست (Chipset) :

سرور DL360 G9 دارای 2 سوکت پردازنده میباشد که از Chipset های سری C610 اینتل (Intel® C610 Series Chipset) پشتیبانی میکند.

خانواده E5-2600V3

خانواده E5-2600V4

برای کسب اطلاعات بیشتر در خصوص انواع Chipset های شرکت اینتل به این لینک مراجعه کنید.

چیپست مدیریتی سرور :

سرور DL360 G9 دارای یک Chipset به نام iLO میباشد که وظیفه مانیتورینگ و انجام امور مدیریتی سرور را دارد.

ورژن 4 از این چیپست iLO روی این سرور نصب شده است، و 4GB حافظه NAND دارد.

درصورتی که تمایل به کسب اطلاعات بیشتر در این خصوص دارید به مقاله آموزش و معرفی iLO سرور HP مراجعه کنید.

حافظه RAM :

سرور DL360 g9 از رم هایی با نوع DDR4 Registered (RDIMM) و Load Reduced (LRDIMM) پشتیبانی میکند.

تعداد اسلات های رم 24 عدد میباشد که به ازای هر سوکت پردازنده 12 عدد ram قابل نصب میباشد.

این 12 اسلات رم که به ازای هر CPU وجود دارد، به 4 گروه (Channel) تقسیم بندی شده که هر چنل دارای 3عدد اسلات DIMM میباشد.

در تصویر زیر نمایی نزدیک از اسلاتهای رم و channel های رم در سرور DL360 G9 را مشاهده میکنید.

در تصویر بالا دوعدد cpu با نامهای p1 , p2 مشاهده میکنید بهمراه 24 اسلات رم

در وسط تصویر یک خط چین وجود دارد که مرز بین 12 اسلات رم cpu شماره 1 و 2 را نشان میدهد.

در پایین تصویر هم که عبارات ch1 تا ch4 را برای هر cpu مشاهده میکنید.

حداکثر ظرفیت RAM قابل استفاده :

حداکثر ظرفیت برای نصب RAMهای LRDIMM تا 3TB میباشد ( 128GB*24 )

حداکثر ظرفیت برای نصب RAMهای RDIMM تا 768GB میباشد (32GB*24)

حداکثر ظرفیت برای نصب RAMهای NVDIMM تا 128GB میباشد (8GB*16)

ما معمولا از رمهای RDIMM و در برخی مواقع از رمهای LRDIMM استفاده میکنیم.

نکته مهم *: رمهای 128GB رو نمیتونیم با سایر رمهای 32گیگ یا 64گیگ بصورت میکس(همزمان) روی سرور نصب و استفاده کنیم.

این نکته مهم با این عنوان “128GB DIMMS cannot be mixed with any other size DIMMs” در وب سایت رسمی HPE درج شده.

اسلاتهای PCIe :

همانطور که مطلع هستید ما قطعه ای در سرورهای اچ پی داریم به نام Riser cart یا کارت رایزر.

کارتهای رایزر دارای پورتهای pci برای نصب انواع کارتهای شبکه، کارتهای HBA و کارتهای گرافیک هستند.

بصورت پیشفرض ما یک عدد رایزر روی سرور DL360 G9 داریم که با نام رایزر اصلی یا Primary Riser شناخته میشود.

تصویری از رایرز اصلی سرور dl360 g9 رو در تصویر زیر مشاهده میکنید.

همانطور که در تصویر مشخص است رایزر اصلی دارای یک عدد اسلات PCIe X16 در سمت راست و یک اسلات PCIe X8 در سمت چپ میباشد.

البته ناگفته نماند برخی از رایزرهای اصلی (Primary Riser) فقط اسلات X16 رو دارن و سمت چپ اونها خالی هستش.

به جز این، ما قادریم از Secondary Riser یا رایزر دوم نیز در صورت نیاز به اسلاتهای بیشتر PCIe استفاده کنیم.

بصورت معمول رایزر دوم روی سرور بصورت پیشفرض وجود ندارد و نصب آن اختیاری است.

لازم به ذکر است که اسلاتهای PCIe روی سرور DL360 G9 نسل PCIe 3.0 میباشند.

ریدکنترلر (Storage Controller) در سرور DL360 G9 :

کمپانی HPE ریدکنترلر یا همان Smart Array را در سرور DL360 G9 به سه مدل تقسیم بندی کرده است.

1- مدل ساده یا آنبرد :

HPE Dynamic Smart Array B140i Controller

HPE H240ar Smart Host Bus Adapter

2- مدل Base یا پایه :

HPE Flexible Smart Array P440ar/2GB

3-مدل پیشرفته یا Performance Models :

HPE Flexible Smart Array P440ar/2GB

البته ناگفته نماند که در سرور DL360 G9 مدل پایه و پیشرفته یکسان میباشد.

درواقع مدل پیشرفته ای وجود ندارد و بالاترین مدل همان مدل Base میباشد.

بخاطر داشته باشید که هنگام خرید سرور DL360 G9 درباره ریدکنترلر آن از فروشنده سوال کنید.

در زیر تصویری از ریدکنترلر P440ar با 2GB حافظه کش (داخلی) رو مشاهده میکنید.

درواقع ما در 99درصد مواقع از این Raid Controller استفاده میکنیم، چون مدل اینترنال یا b140i فقط توانایی پشتیبانی از هاردهای sata را دارد.

در صورتی که تمایل به کسب اطلاعات بیشتر در این خصوص هاردهای sas/sata هستید، به مقاله تفاوت هارد SAS و SATA مراجعه کنید.

نوع دیگر از ریدکنترلرهایی که در دسته بندی ریدکنترلرهای ساده قرار دارد یعنی H240ar نیز دارای حافظه کش 512MB بوده و تفاوت قیمتی زیادی با RAID P440ar ندارد.

از آنجایی که مدل Performance یا حرفه ای دیگری توسط این کمپانی برای سرور DL360 G9 معرفی نشده است، ناچارا در اکثر مواقع از P440AR استفاده میکنیم که البته یک رید کنترلر بسیار قدرتمند و خوبی هستش!

حداکثر ظرفیت هارد قابل نصب روی سرور DL360 G9:

نوع هارددیسک بودن یا SSD بودن در میزان ظرفیت قابل ارائه در سرور DL360 G9 تاثیرگذار میباشد.

علاوه بر آن حتی نوعی درگاه هارد نیز تاثیرگذار روی میزان ظرفیت قابل پشتیبانی است.

مثلا ظرفیت برای درگاه های SAS با SATA متفاوت است.

در جدول زیر بصورت کامل و به تفکیک حداکثر ظرفیتی که میتوانید روی سرور DL360 G9 هارد یا SSD نصب کنید مشخص شده است.

همانطور که در ردیف آخر مشخص است ما میتوانیم از SSD NVME نیز روی سرور DL360 G9 استفاده کنیم.

البته لازمه این کار داشتن یک مبدل NVME TO PCIe میباشد، زیرا ریدکنترلر G9 قادر به شناسایی درگاه های SAS/SATA میباشد.

پس ما بالاجبار باید NVME را روی کارت رایزر سرور نصب کنیم، از انجایی که رایزر سرور نیز فقط اسلاتهای PCIe دارد، ناگزیر به استفاده از مبدل هستیم.

برای درک بهتر موضوع تصویری از یک مبدل nvme to pci در زیر برای شما آورده شده است.

البته دقت داشته باشید که این یک نوع مبدل بوده، و میتوانیم با این نوع مبدل از SSD NVME SAMSUNG مدلهایی مثل 980PRO و … استفاده کنیم.

بدیهی است که انواع مختلفی از این مبدل ها برای مدلهای مختلفی از SSDهای NVME وجود دارد.

منبع تغذیه (Power Supply) سرور DL360 G9 :

از مهمترین قسمتهای تشکیل دهنده سرور DL360 G9 و تمامی سرورها قطعا منبع تغذیه یا پاور آن است.پ

کمپانی HPE برای این سرور 3 مدل پاور معرفی کرده است:

1- پاور 500وات با نام کامل HPE 500W Flex Slot Platinum Hot Plug Power Supply

نکته : این پاور بازدهی 94درصدی دارد.

2- پاور 800 وات با نام کامل HPE 800W Flex Slot Platinum Hot Plug Power Supply

نکته : این پاور بازدهی 96درصدی دارد و همچنین در ورودی تا 227ولت AC را قادر است پشتیبانی کند.

3- پاور 1400 وات با نام کامل HPE 1400W Flex Slot Platinum Plus Hot Plug Power Supply

نکته : این پاور بازدهی 94 درصدی دارد.

پاورهای سرور HP با سایر پاورهایی که در کیس های خانگی و … بکار گرفته میشوند بسیار متفاوت هستند.

بعنوان مثال طراحی الکترونیکی این منابع تغذیه بصورتی انجام شده که بصورت Hot-plug و بدون نیاز به ابزار خاصی (Tools Less) بر روی سرورهای G9 نصب میشوند.

این منابع تغذیه خروجی های متنوعی را به سرور ارائه داده که همگی دارای استانداردها و گواهینامه هایی مبنی بر ارائه راندنمان بالا و مصرف انرژی پایین هستند.

فن سرور DL360 G9 :

سرور DL360 G9 دارای یک کیت فن 7تایی میباشد که بصورت منظم در کنار همدیگر در قسمت جلویی سرور استقرار دارند.

ما 2 مدل استقرار فن روی سرور DL360 G9 داریم که مربوط به تعداد CPU های نصب شده میباشد.

درصورتی که ما از 1 عدد CPU روی سرور استفاده کنیم نیاز به نصب 5 عدد فن خواهیم داشت.

اما در صورتی که ما از هر دو سوکت CPU استفاده کنیم، یعنی 2 عدد CPU روی سرور نصب کنیم، نیاز داریم که کل ماژولهای فن رو نصب کنیم. یعنی تعداد 7 عدد فن

در واقع هنگامی که ما تک CPU استفاده میکنیم و میخواهیم CPU دوم رو نصب میکنیم نیاز داریم که 2عدد فن دیگه روی سرور نصب کنیم.

فن های سرور DL360 G9 در دو دسته بندی فن های Normal یا فن های استاندارد و فن های high performance تولید و مورد استفاده قرار میگیرند.

در بیشتر مواقع هنگامی که ما از cpu های رده بالا که توان مصرفی بالایی دارند استفاده میکنیم، بخاطر خنک نگه داشتن پردازنده ها از فن های هایپر استفاده میکنیم.

در تصویر بالا یک نمونه از فن استاندارد و یک نمونه فن هایپر سرور DL360 G9 را مشاهده میکنید.

هنگام خرید سرور DL360 G9 حتما دقت داشته باشید که اگر CPUهای رده بالایی خریداری میکنید از فروشنده بخواهید که روی سرور فن هایپر نصب کند.

سیستم عاملهای قابل نصب روی سرور DL360 G9 :

1- Microsoft windows server

2- Red Hat enterprise Linux

3- SUSE Linux Enterprise Server

4- Canonical Ubuntu

5- Oracle Linux

6-CentOS

7-VMware

8-Citrix XenServer

9- Oracle Solaries

10- Windows river Linux

کارت گرافیک سرور DL360 G9:

هنگام خرید سرور DL360 G9 در نظر داشته باشید که یک کارت گرافیک آنبرد روی این سرور تعبیه شده است.

این کارت گرافیک از نوع Matrox G200 میباشد که دارای 16MB حافظه میباشد.

1- 1024 * 1280

2- 1200 * 1920

رزولوشن های قابل پشتیبانی توسط این کارت گرافیک در بالا نوشته شده است

وزن و ابعاد سرور DL360 G9:

سرور DL360 G9 دارای ارتفاع 4.32 سانتیمتری ، عرض 43.47 سانتیمتری و به طول 69.85 سانتیمتری در نوع SFF میباشد.

این سرور 1U بوده و 1 یونیت از فضای رک را اشغال میکند.

و مورد بعدی اینکه این ابعاد بدون در نظر گرفتن Bezel در نظر گرفته شده است.

و اما در خصوص وزن سرور dl360 g9 در زمانی که 1 عدد هارد روی سرور نصب شده باشد، پاورها نیز روی سرور نصب باشند و 2 عدد cpu هم روی سرور باشد وزن این سرور 12.25 کیلوگرم خواهد بود.

درصورتی که تمام 8عدد هارد روی سرور نصب شود وزن آن حداکثر تا 15.31 کیلوگرم افزایش خواهد داشت.

منبع : صفحه محصول در کمپانی HPE

منبع 2 : تیم فنی اچ پی تایم
