خرید سرور HP ML30 G10 :

اگر قصد خرید سرور HP برای یک سازمان کوچک یا یک دفتر اداری، مثل دفتر وکالت ، بنگاه های معاملاتی کوچک و … رو دارید سرور HP ML30 G10 انتخاب بسیار مناسبی برای شما خواهد بود. سرورهای اچ پی همونطور که شاید آشنا باشید باهاشون، از نظر ساختار فیزیکی عموما یا بصورت رکمونت هستند، یعنی داخل رک نصب میشن، و یا تاور یا ایستاده هستن مثل این سرور که تصویرش رو هم در زیر مشاهده میکنید. سرور HP ML30 G10 جزر رده سرورهای اقتصادی و ارزان قیمت محسوب میشه که تنها یک سوکت CPU داره و تنوع زیادی در انتخاب CPU برای این سرور نخواهیم داشت. بطور کلی در فرم فکتور 4LFF و 8SFF هم روانه بازار شده که عمدتا مدل ML30 G10 8SFF رو ما توی بازار میبینیم و استفاده میکنیم.

قیمت سرور ML30 G10 :

اگر قیمت سرور HP رو بخوام براتون دسته بندی کنم، سرور HP G9 مناسبترین قیمت رو داره و بعد سرور HP G10 هستش. خب همونطور که حدث زدین نسل 10 طبیعتا باید گرون تر از نسل 9 باشه، اما یک نکته ای که وجود داره، سرور G9 استوک مثل سرور HP DL380 G9 یا سرور HP DL360 G9 و یا همین مدل سروری که داریم در موردش صحبت میکنم نسل G9 هم داره که میشه سرور HP ML30 G9 بصورت استوک در بازار ایران خرید و فروش میشن. ولی نسلهای بالاتر مثل G10 یا سرور G10 PLUS خب بصورت دست اول یا نو مورد معامله قرار میگیرن، که خود این موضوع باعث شد نسل G9 خیلی پرطرفدار بشه.

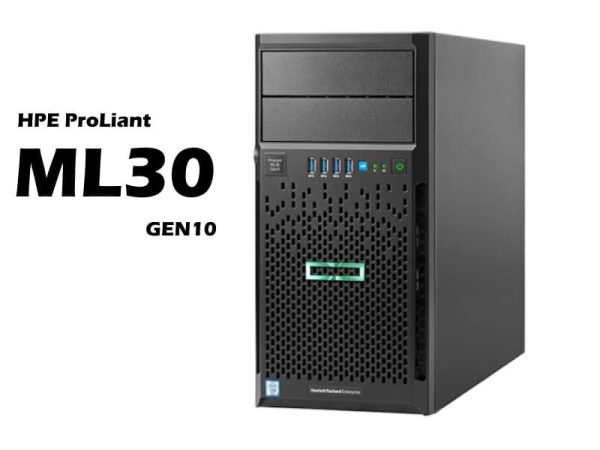

نمای جلویی سرور ML30 G10 :

بسیار خب طبق روال همیشگی نمایی از جلوی سرور میذاریم هم مدل 8SFF و هم مدل 4LFF رو و تک تک موارد موجود در پنل جلویی سرور رو تشریح میکنیم و توضیح میدیم. دقیقا مثل خود اچ پی که به همین روال محصولاتش رو توضیح میده. این مقاله هم درواقع ترجمه ای از دیتاشیت خود محصول هستش.

1- باکس نصب هارد رو نشون میده، در مدل 8sff میبینید که 8عدد هارد 2.5 و در مدل 4LFF هم که 4 عدد هارد 3.5 اینچی میتونید نصب کنید. فقط یک نکته ریزی که وجود داره در مدل LFF میبینید که کیج یا کدی های LFF این سرور با سایر کدی های G10 متفاوته.

2- محل نصب 2 Media Bay هستش، در صورت نصب مدیا بی میتونیم پورتهایی مثل VGA یا Display Port بهمراه درگاه های usb داشته باشیم. این قسمت بصورت پیشفرض خالیه و در صورت تمایل میتونیم خریداری و نصب کنیم.

3- درایو Media Bay 1 یا مدیا بی اصلی سرور ML30 G10 هستش که بصورت پیشفرض معمولا وجود داره، این مدیا بی اغلب به ما یک محل برای نصب DVD میده. هر چند امروزه استفاده از DVD تاحدود خیلی زیادی منسوخ شده اما خب این طراحی برمیگرده به سال 2010 تقریبا

4- یک عدد پورت یا درگاه از نوع USB 3.0

5- یک عدد پورت یا درگاه از نوع USB 2.0

6- دکمه خاموش و روشن کردن سرور هستش ، این دکمه یک LED هم داخلش داره که به رنگهای سبز و نارنجی هستش، که سبز نشون دهنده روشن بودن سرور و چراغ نارنجی روی این دکمه نشانگر خاموش بودن سرور هستش.

7- چراغ Health یا سلامت سرور هستش، در صورتی که هریک از اجزای سرور دچار اختلال بشن اولین جایی که اخطار رو نشون میده این چراغ هستش. ما قبلا یک مقاله مخصوص در این خصوص نوشتیم اگر تمایل به کسب اطلاعات بیشتر دارید به مقاله چراغ Health در سرور اچ پی مراجعه کنید.

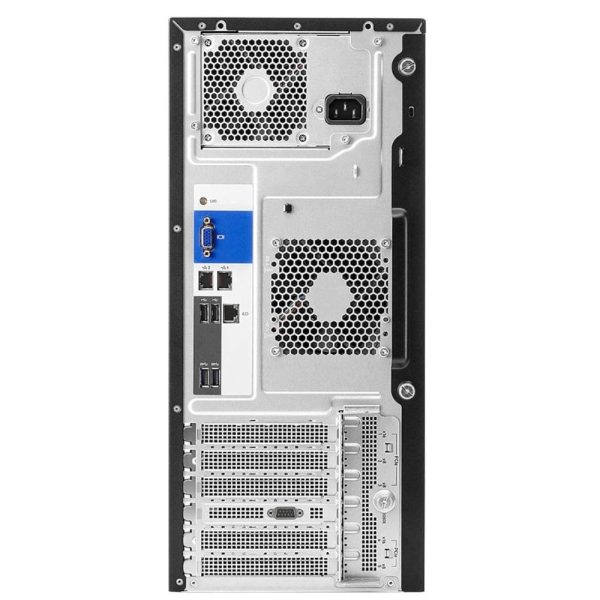

نمای پشت سرور :

پشت سرورها یا سیستم های کامپیوتری معمولا جای درگاه های مختلف، منبع تغذیه و سایر پورتهای شبکه و … میباشد. پس قبل از انتخاب و خرید سرور بهتر است که نگاهی به امکانات موجود در پشت سرور HP ML30 G10 بیاندازید. ما تمامی موارد رو علامت گذاری و تشریح کردیم.

1- اسلاتهای pci شماره 1 تا 4 که در این قسمت میتوانیم از انواع کارتهای شبکه، کارت گرافیک و … روی سرور نصب و استفاده کنیم.

2- پورت iLO سرور اچ پی

3- چهار عدد پورت USB 3.0 پشت سرور

4- پورت VGA یا خروجی تصویر سرور ML30 G10

5- پورت سریال که بصورت پیشفرض روی سرور نصب نبوده و بصورت اختیاری در صورت نیاز میتوانیم خریداری کنیم و نصب کنیم روی سرور

6- BAY مخصوص پاور سرور HP ML30 G10 هستش، همونطور که در تصویر میبینید بصورت پیشفرض یک عدد پاور روی سرور نصب هستش اما میتونیم دو عدد پاور نصب کنیم تا Redundant در منبع تغذیه سرور انجام بشه

7- محل نصب کابل پاور سرور اچ پی رو نشون میده

8- Power Clip Cord سرور

9- پدلاک درب سرور

10- اسلات امنیت فیزیکی سرور

11- پورتهای شبکه سرور ML30 G10 که از نوع 1گیگابیت بر ثانیه هستند.

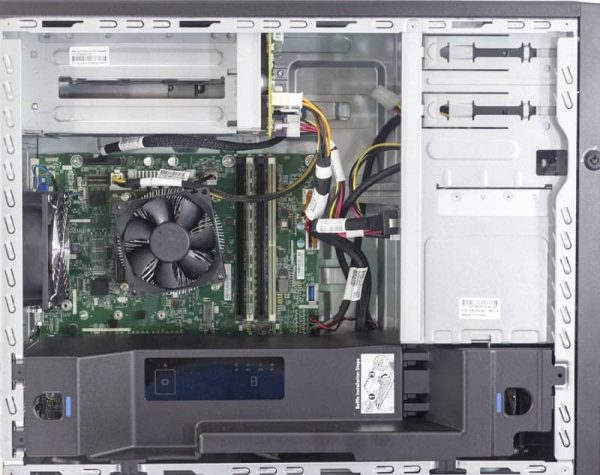

اجزای داخلی سرور ML30 G10 :

بعد از بررسی پنل جلو و پنل عقب سرور، نوبت به بررسی اجزای داخلی اون میرسه که مهمتر از قسمتهای قبلی هستش. باهم نگاهی به داخل سرور بندازیم و موارد رو تک به تک توضیح بدیم.

1- فن اصلی سرور که وظیفه تهویه هوای داخل سرور رو بعهده داره

2- BAY مربوط به منبع تغذیه یا همان پاور سرور هستش، که همونطور که میبینید از نوع Hot Plug هستش پاورها

3- فن مربوط به پردازنده یا CPU سرور ML30 G10 هستش، همونطور که مشخصه یک سوکت CPU روی این سرور داریم، که یک فن بهمراه هیت سینک برای خنک کردن اون نصب شدن.

4- این سرور دارای 4 عدد اسلات RAM از نوع DDR4 هستش که در تصویر هم مشاهده میکنید.

5- محل قفل شدن پنل یا Bezel جلویی سرور

6- فن جلویی سرور که مسئول خنک کردن اسلات های PCI در سرور ML30 G10 میباشد. این فن بصورت پیشفرض موجود نیست و بصورت اختیاری در صورت نصب کارت گرافیک، یا کارت شبکه و سایر کارتهای جانبی روی اسلاتهای PCI میتوان آن را تهیه و نصب کرد.

7- یک عدد پورت USB 3.0 داخلی

8- شیش عدد پورت SATA داخلی

9- یک عدد اسلات M.2 داخلی

10- محل نصب ماژول TPM در سرور رو نشون میده، در صورتی که تمایل به کسب اطلاعات بیشتر دارید به مقاله ماژول TPM در سرور اچ پی مراجعه کنید.

11- چهار عدد اسلات PCI روی سرور ML30 G10 رو نشون میده، نوع کانکتور، سرعت اسلات ها و سایر موارد مربوطه در بخش مربوطه با جزئیات کامل توضیح داده شده.

مشخصات ساختاری سرور :

سرور HP ML30 G10 از نظر ساختاری تاور یا کیسی هستش، و یک سرور 4U محسوب میشه، از اونجایی که هر یونیت تقریبا 5 سانتیمتر هستش ارتفاع این سرور حدودا 20 سانتی متر میشه. یک نکته ای که وجود داره یک قطعه ای داره HP با نام مبدل سرور ML G10 به سرور رکمونت که پارت نامبر محصولش هم  874578-B21 هستش. تصویر زیر رو مشاهده کنید.پ

تقریبا بخوام ساده تر بگم، یک سینی به همراه پک ریل کیت و CMA هستش البته مخصوص سرورهای ML G10 ساخته شده. این قطعه شاید زیاد پرکاربرد هم نباشه چون اگه ما رک و جای اتاق سرور داشته باشیم خب از سرورهای رکمونت مثل سرور DL360 G10 یا سرور HP DL380 G10 استفاده میکنیم. بهرحال این قطعه هم ساخته شده و میتونیم ازش استفاده کنیم.

در ادامه در خصوص نوع فرم فکتور شاسی بگم خدمتتون اینکه دو مدل 8SFF و 4LFF رو ما داریم روی این سرور همونطور که در قسمت بررسی پنل جلویی مشاهده کردیم و در خصوص سیستم خنک کنندگی هم که دیدیم یک فن اصلی داریم که ابعاد اون 92x 32 mm هستش و یک فن هم برای اسلات های PCI داریم که اصلا بهش همون PCI Fan Module گفته میشه که سایز اون هم دقیقا هم اندازه فن اصلی سرور هستش.

معرفی CPU سرور ML30 G10 :

این سرور علاوه بر پشتیبانی از CPU های اینتل زئون سری E از پردازنده های سری  Intel® Core™ i3 و همینطور سری Intel® Pentium هم پشتیبانی میکنه. سرور HP ML30 G10 با بهره بری از چیپست Intel C246 میتونه از این سه خانواده استفاده کنه. سری Intel Xeon خانواده E-2200 بیشترین استفاده رو روی این سرور داره، سری اینتل پلاتینیوم هم فقط سری G اون هستش که توسط این سرور پشتیبانی میشه. در ادامه هم یک جدولی آماده شده که تمامی cpu های سازگار با سرور HP ML30 G10 رو نشون میده. اگر قصد خرید CPU سرور HP رو دارید قبلش با کارشناسان فروش اچ پی تایم صحبت کنید و مشاوره بگیرید.

رم سرور ML30 G10 :

یک نکته ای که این سرور دارد، از رم های Standard Memory استفاده میشه از نوع Unbuffred یا اصطلاحا UDIMM ها استفاده میشه. این سرور در واقع از رمهای RDIMM و LRDIMM پشتیبانی نمیکنه پس هنگام خرید RAM سرور HP حتما دقت لازم رو داشته باشید. طبق معمول یک جدول آماده شده که نشون میده حداکثر میزان رم قابل نصب روی سرور HP ML30 G10 چقدر هستش و با چه ترکیبی میتونیم استفاده کنیم.

یک نکته ای که وجود داره و توی دیتاشیت هم ذکر شده اینه که حداکثر فرکانس RAM که میتونیم استفاده کنیم بستگی به نوع CPU مورد استفاده امون داره

در خصوص نوع حافظه هم که باید بگم از تکنولوژی ECC پشتیبانی میکنه این سرور و میتونیم رمهایی که Memory Protection ECC دارند رو استفاده کنیم.

کارت شبکه سرور :

سرور ML30 G10 یک کارت شبکه آنبرد داره که مدل اون 361i هستش، این کارت شبکه دو پورت بوده و پهنای باندش هم 1Gb/s گیگابیت بر ثانیه هستش. در صورتی که این تعداد پورت شبکه و یا این پهنای باندی که این کارت شبکه در اختیار ما قرار میده برامون کم هستش میتونیم از کارتهای شبکه جانبی روی سرور نصب و استفاده کنیم.

شکافهای توسعه یا اسلات های PCI سرور :

اسلات های PCi نقش بسیار کلیدی و کاربردی در سرور اچ پی دارند، انواع کارت شبکه سرور HP ، انواع کارت گرافیک ، انواع کارت HBA سرور اچ پی و سایر کارتهای جانبی رو میتونیم از طریق اسلاتهای PCI به سرور وصل کنیم. حالا نکته اینجاست که سرور HP ML30 G10 چه تعداد اسلات PCI دارد و این اسلاتها از چه نوع کانکتور و با چه سرعتی هستند؟

در ادامه یک جدول آورده شده که تمامی اسلاتها رو مورد بررسی قرار داده

طبق جدول بالا 4 تا اسلات داریم که هر 4 اسلات هم از نوع PCI 3.0 هستن. نوع کانکتور و سرعت نرخ انتقال داده اونها هم که در جدول ذکر شده

ریدکنترلر یا Smart Array در سرور ML30 G10 :

مثل اکثر سرورهای اچ پی این سرور هم دارای سه دسته بندی هستش، ریدکنترلر های نرم افزاری یا Software Controller ، رید کنترلرهای Essential و در نهایت دسته بندی ریدکنترلرهای Performance رو داریم که در ادامه، هر کدوم از این دسته بندی ها رو بصورت جداگانه مورد بررسی قرار میدیم و میگیم تو هر کدوم از این دسته ها چه ریدکنترلرهایی وجود دارند که قابل نصب روی سرور HP ML30 G10 هستن.

ریدکنترلر نرم افزاری :

ریدکنترلر نرم افزاری که روی اکثر سرورها بصورت آنبرد وجود داره مدل HPE Smart Array S100i SR Gen10 Software RAID هستش. این ریدکنترلر فقط SATA ساپورت بوده و فقط در مود UEFI کار میکنه، بصورت دیفالت غیرفعال هستش و برای استفاده ازش باید اول از طریق بایاس و قسمت RBSU فعالش کنیم.

ریدکنترلر Essential :

این دسته بندی دو مدل ریدکنترلر داره که معمولا کمتر مورد استفاده قرار میگیرند و توی بازار موجود نیستن ، اما ما معرفیشون میکنیم.

1-HPE Smart Array E208i-p SR Gen10 Controller

2- HPE Smart Array E208e-p SR Gen10 Controller

ریدکنترلر Professional :

توی این دسته بندی هم ما دوتا رید کنترلر داریم که مدلهای زیر هستن :

1-HPE Smart Array P408i-p SR Gen10 Controller

2-HPE Smart Array P408e-p SR Gen10 Controller

معمولا مدل P408i-p SR روی این سرور قرار میگیره تا ما بتونیم روی این سرور ESXi نصب کنیم. درضمن وقتی که از این ریدکنترلر استفاده میکنیم باید حتما یک باطری یا Smart Storage Battery روی سرور هم نصب کنیم.

حداکثر فضای ذخیره سازی در سرور HP ML30 G10 :

یکی از مهمترین پارامترهای هر ایستگاه کاری میزان فضای موجود برای ذخیره اطلاعات هستش، روی سرور HP هم ما دو نوع فرم فکتور داریم مثل تمام سرورهای دیگه، که فرم فکتور SFF رو داریم که شامل هاردهای SFF میشه و یا SSD ها هم جزو این فرم فکتور هستن. و یا فرم فکتور LFF رو داریم که فقط شامل هارد دیسک های پرظرفیت میشه. برای خرید هارد سرور HP میتونید به صفحه مربوطه در فروشگاه برید و انواع هارد و SSD سرور HP رو مقایسه و بررسی و یا خرید کنید.

همونطور که توی جدول بالا هم میبینید نوع LFF یا SFF بودن هارد یا SSD که استفاده میکنیم و علاوه بر اون نوع درگاه SAS /SATA و یا NVMe بودن نیز در میزان حداکثر فضای ذخیره سازی روی سرور تائیر گذار هستن. بعنوان مثال شما ردیف SSD SAS رو با SSD SATA مقایسه کنید، میبینید که در حالت استفاده از SSD های SAS ما حداکثر 3.2TB فضا خواهیم داشت ولی اگر از نوع SATA همین SSD ها استفاده کنیم حداکثر فضای ذخیره سازی ما تا حدود 62TB خواهد بود.

پاور سرور ML30 G10 :

پاور سرور HP یا همان منبع تغذیه سرور، وظیفه برق رسانی به کلیه قطعات موجود روی سرور را دارد. همانطور که قبل تر اشاره شد و در قسمت نمای پشت سرور ML30 G10 هم دیدیم ، این سرور 2 عدد پاور رو ساپورت میکنه، یعنی ما روی این سرور عملیات Redundant در پاور رو خواهیم داشت. اما چه نوع پاورهایی با این سرور سازگار هستند؟

1- پاور 350 وات از نوع E-star 1.0 Power Supply FIO Kit اولین انتخاب ما برای این سرور است که بازدهی 85 درصدی دارد.

2- پاور 350 وات از نوع Gold-level Power Supply FIO Kit که انتخاب دیگر ما میتونه باشه. و بازدهی بالا و 92درصدی داره.

3- پاور 500 وات هات پلاگ معروف که همیشه مورد استفاده قرار میگیره از نوع Flex Slot Platinum Hot Plug Low Halogen Redundant Power Supply هستش که بازدهی 94 درصدی داره و با استفاده از دوعدد از این پاورها میتونیم عملیات Redundant در پاورها رو روی سرور HP ML30 G10 داشته باشیم. این گزینه معمولا روی سرور مورد استفاده قرار میگیرد.

منابع :

1- تیم فنی اچ پی تایم

2- وبسایت رسمی HPE
