اگر قصد خرید یک سرور DL380 G9 اچ پی را دارید، در ادامه به معرفی کامل این سرور محبوب پرداخته شده است.
این سرور یکی از پرکاربردترین سرورهای شرکت HPE میباشد که 2 یونیت از فضای رک را اشغال میکند.
داشتن Reliability یا همان قابلیت اطمینان بالا، serviceability ( قابلیت سرویس دهی ) و availability بالای این سرور از مزیت های مهم این محصول است.
پشتیبانی و ضمانت جامع شرکت اچ پی تایم نیز مازاد بر تمامی قابلیت های ذکر شده، این سرور را برای هر محیطی ایده آل میکند.
کاربرد این سرور بیشتر در مراکز داده (Datacenter) ها، سازمان ها و ارگانها، در ابعاد کوچک و بزرگ میباشد.
نمای ظاهری سرور اچ پی مدل DL380 GEN9 :
جلوی سرور :

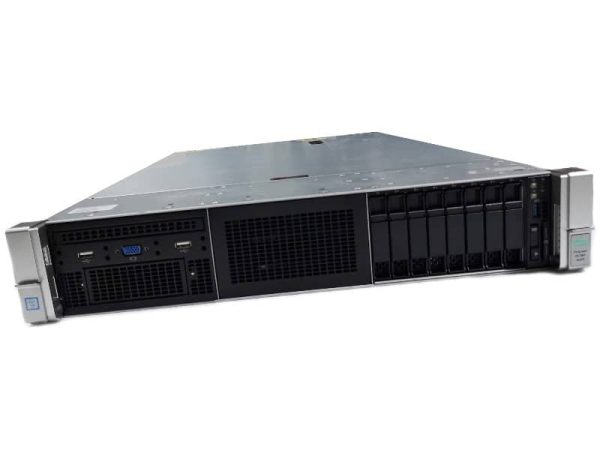

در تصویر زیر نمایی از سرور اچ پی مدل DL380 G9 8SFF مشاهده میکنید.
معیار آموزش ما نوع 8SFF این شاسی میباشد که تصویر آن را مشاهده میکنید.
هرچند این سرور دارای مدلهای متنوعی از نوع LFF و SFF میباشد، که معیار بررسی تخصصی ما در این مقاله نیست.
در صورت تمایل به کسب اطلاعات بیشتر در خصوص مدلهای SFF و LFF در سرورهای اچ پی به لینک تفاوت سرور SFF با LFF مراجعه کنید.
بررسی پنل جلویی سرور HP DL380 G9:
مشخصات کاملی از از نمای جلویی سرور در تصویر بالا قابل مشاهده میباشد.
توضیحات زیر کامل و واضع میباشد، اما قبل از خرید سرور DL380 G9 سوالی داشتید میتوانید با واحد فنی/فروش از طریق صفحه تماس با ما اقدام نمائید.
شماره 1 : پنل و درب اصلی سرور میباشد که با اهرمی که در بالای آن وجود دارد باز و بسته میشود، یک قفل نیز بر روی این اهرم وجود دارد که میتوانیم از طریق آن درب سرور را قفل کنیم.
شماره 2 : این قسمت با عنوان مدیابی (Media Bay) شناخته میشود، که معمولا dvd writer و پورتهای vga و usb روی آن سوار میشوند. لازم به ذکر است که لزوما در این قسمت مدیابی قرار نمیگیرد و میتوانیم از آن بعنوان bay3 استفاده کنیم و back plane هارد نصب کرده و بعنوان فضای ذخیره سازی از آن استفاده کنیم.
شماره 5 : بک پلین شماره 2 یا (Bay2) که بعنوان جای نصب بک پلین هارد از آن استفاده میشود. در ادامه تصویری از bay2 سرور dl380 g9 sff رو میبینیم، که در قسمت شماره 5 قرار گرفته و موجب افزایش تعداد هاردها از 8 عدد به 16 عدد میباشد.
برای افزایش تعداد هارد در سرور dl380 g9 8sff به 16sff نیاز به یک قطعه به نام bay2 در سرورهای hp داریم
شماره 6 :
این قسمت جای bay1 سرور است که بصورت پیشفرض روی سرور وجود دارد و در سرورهای DL380 G9 8SFF جای 8 عدد هارد 2.5 را دارد.
قسمت های 7,8,9,10 :
این قسمت ها همانطور که در تصویر مشخص است به ترتیب دکمه پاور سرور میباشد (که از طریق آن میتوانیم سرور را روشن /خاموش/standby کنیم)، چراغ healt یا سلامت سرور میباشد ( که در مقاله ای جدا قبلا در خصوص این آپشن توضیحات کامل ارائه شده است، در صورت تمایل به کسب اطلاعات بیشتر به مقاله چراغ healt در سرور hp چیست؟ مراجعه کنید.) ، چراغ بعدی چراغ وضعیت شبکه سرور میباشد و در نهایت آخرین چراغ که معمولا با رنگ آبی میباشد معروف به چراغ uid است ( چراغ uid در مقاله ای جدا مورد بررسی قرار گرفته است، در صورتی که قصد کسب اطلاعات بیشتر در خصوص چراغ UID را دارید به مقاله چراغ UID در سرور اچ پی چیست؟ را مطالعه کنید.)
شماره 12 :
این قسمت هم مربوط به یک tag هست که بصورت کشویی بیرون میاد و معمولا مشخصات و سریال دستگاه روی اون نوشته شده، البته سریال روی بدنه اصلی سرور هم معمولا وجود داره اما چون در قسمت بیرونی قرار داره و ممکنه آسیب ببینه و یا پاک بشه این آپشن رو قرار دادن که تصویری از اون رو در قسمت پایین براتون گذاشتیم تا شکل نوشتاری اون رو ببینید، که البته چیز زیاد مهم یا خاصی نیست!
لیبل سریال و تگ مشخصات در DL380 G9
مورد دیگه ای در خصوص نمای جلویی سرور DL380 G9 8SFF نمونده و در خصوص سرور DL380 G9 12LFF در صفحه مخصوص خودش صحبت شده، چون نمای جلویی سرور LFF متفاوت هستش با سرور SFF و عملا خبری از BAY2 و DVD و مدیابی و … نیست در اون سرورها.
جهت کسب اطلاعات بیشتر در خصوص مدل LFF این سرور که میشه DL380 G9 12LFF میتونید به صفحه خود محصول مراجعه کنید.
نمای پشت سرور :
در تصویر زیر نیز نمای پشتی سرور HP DL380 G9 را مشاهده میکنید.
اینکه شما قبل از خرید سرور HP مورد نظر خود، بتوانید نمای ظاهری از جلو و پشت آن را ببینید بسیار عالی است.
به همین منظور ما تصاویر هر دو طرف سرور را برای شما به همراه مشخصاتی کامل از قسمتهای مختلف آن برای شما آماده کرده ایم.
البته ناگفته نماند که منبع اصلی این تصاویر، وب سایت رسمی کمپانی HPE میباشد.
.
مشخصات کاملی از نمای پشت سرور در تصویر بالا قابل مشاهده میباشد.
مواردی که شاید بتوان در مورد آن کمی بحث کرد گزینه 4 میباشد، که نشان از دو عدد هارد در پشت سرور دارد.
در مدل سرور DL380 G9 8SFF و هم در مدل DL380 G9 12LFF ما میتوانیم بصورت Optional دو عدد هارد دیگر نیز به پشت سرور متصل کنیم، که معمولا بصورت پیشفرض روی سرورها این گزینه وجود ندارد. البته بیشتر در سرور DL380 G9 12LFF معمولا از این آپشن استفاده میشود.
همچنان مورد 16 را مشاهده میکنید که اختیاری است و ما میتوانید از یک کارت شبکه دیگر به جز کارت شبکه خود سرور استفاده کنیم. زیرا در سرورهای G9 یک کارت شبکه بصورت آنبرد با نام 331i وجود دارد که دارای 4 پورت با پهنای باند 1Gb/s میباشد.
نمای داخل سرور :

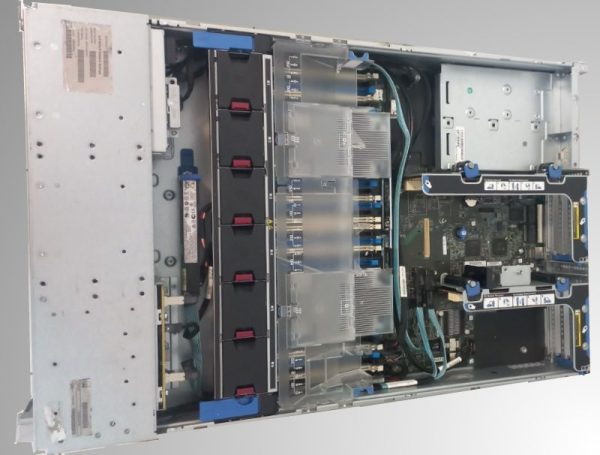

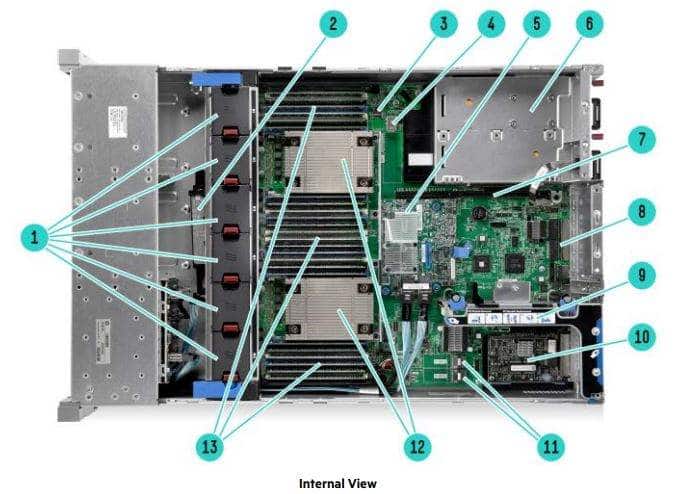

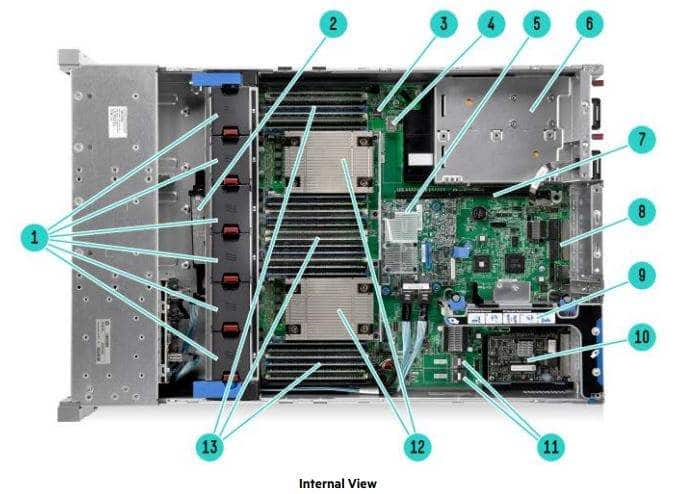

در تصویر زیر نمایی از داخل سرور اچ پی مدل DL380 G9 8SFF را مشاهده میکنید.
و اما داخل سرور DL380 G9 که بیشترین موارد و مهمترین آنها در این قسمت میباشد.
همانطور که در تصویر پیداست ، این سرور از 2 عدد پردازنده پشتیبانی میکند.
که هر پردازنده از 12 عدد اسلات رم برخوردار میباشد. یعنی در مجموع این شاسی 24 عدد اسلات رم دارد.

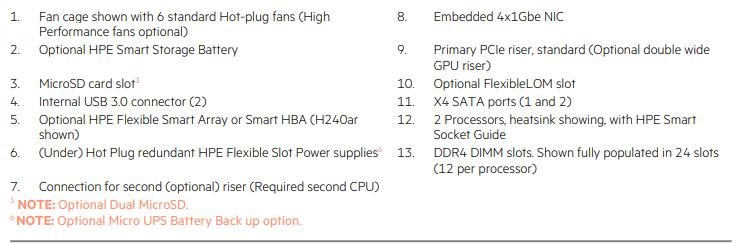

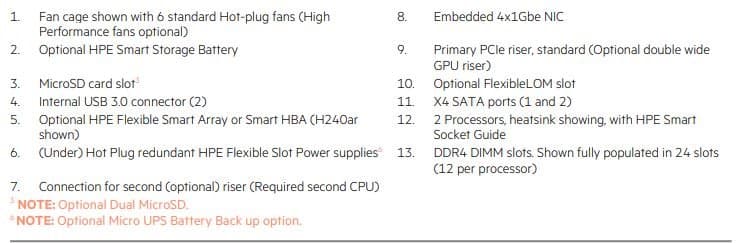

مابقی موارد را هم سعی میکنیم به تفکیک شماره ای که در عکس بالا وجود دارد توضیح دهیم.
1- کیت فن ها ( در سرورهای HP DL380 یک کیت فن 6تایی وجود دارد)
2- باطری کش سرور که با نام Smart Storage Battery نیز در بازار شناخته میشود. این باطری برای روشن نگهداشتن حافظه کش در زمان قطعی برق مورد استفاده قرار میگیرد. در واقع حافظه کش مربوط به Raid Controller بصورت مستقیم از این باطری تغذیه میکند، و درصورت خرابی باطری یا نبودن آن معمولا خطایی با عنوان Cache Module Failed نمایش داده میشود.
باطری 96w سرور g9
3,4 – در این قسمت دو پورت usb و یک پورت sd card وجود دارد تا در صورتی که قصد داشته باشیم از تکنولوژی Virtualization یا مجازی سازی با استفاده از سیستم عامل ESXi استفاده کنیم، توصیه شده که این سیستم عامل بر روی SD Card یا USB Flash نصب شده و در این قسمت قرار گیرد. این کار باعث بهبود عملکرد سرور بدلیل جداسازی سیستم عامل از استوریج خواهد بود.
5-رید کنترلر سرور ( در صورتی که با عملکرد Raid Controller آشنا نیستید به مقاله ریدکنترلر سرور hp چیست؟ مراجعه کنید)
6-پاورهای سرور که در سرور DL380 G9 بصورت جفت بوده و عملیات Redundant در آنها انجام گرفته است.
7- کانکتور اتصال رایزر دوم – تصویری از رایزر 2 که معمولا برای نصب کارت گرافیک بر روی سرور hp از آن استفاده میشود در زیر نمایش داده شده است (اگر با کارتهای رایزر سرور hp آشنایی ندارید میتوانید به مقاله رایزر سرور hp چیست؟ مراجعه کنید)
رایزر دوم سرور DL380 G9
8- کارت شبکه 331i که دارای 4 پورت با سرعت 1گیگابیت برثانیه میباشد.
9-رایزر اصلی سرور یا Primary Riser که بصورت پیشفرض روی سرور وجود دارد.
10- در این قسمت ما میتوانیم یک کارت FLR نصب کنیم، حال این کارت FLR میتواند یک کارت شبکه باشد یا یک کارت HBA باشد. که البته عموما از کارتهای شبکه در این قسمت استفاده میشود. بعنوان مثال کارت شبکه 560FLR SFP+ 10G Dual port که یک کارت شبکه فیبر نوری با سرعت 10Gb/s است که دارای 2 پورت نیز میباشد. تصویری از این کارت شبکه را در زیر مشاهده میکنید. این کارت یکی از کارتهای معمول میباشد که بصورت آپشنال یا دلخواه میتوانیم روی سرور قرار دهیم.
کارت شبکه مدل 560FLR 10G Dual Port
11- دو پورت ریدکنترلر آنبرد سرور DL380 G9 که در اکثر مواقع مورد استفاده قرار نمیگیرد.
12- هیت سینک های سرور DL380 G9 که عملیات خنک کردن CPU رو انجام میدن. و در دونوع استاندارد و هایپر در بازار وجود دارد. تنها تفاوت مدل High Performance با مدل معمولی یا استاندارد در ابعاد آن است. طبیعی است که هرچه ابعاد این قطعه خنک کننده بزرگتر باشد میتواند cpu را بهتر خنک کند. در زیر تصویری از مدل هایپری هیت سینک dl380 g9 رو مشاهده میکنید.
HPE DL380 G9 High Performance Heat Sink
13- اسلات های RAM سرور اچ پی که به ازای هر CPU ما 12عدد اسلات رم داریم. یعنی در مجموع 24 اسلات رم در سرور DL380 G9 وجود دارد.
سرور اچ پی مدل DL380 G9 از چه پردازنده هایی پشتیبانی میکند؟
برای این نسل از سرورهای اچ پی بیشتر از پردازنده های ورژن 4 اینتل استفاده میشود.
ولی پردازنده های نسل 3 اینتل را نیز به خوبی پشتیبانی میکند.
این سرور از پردازنده هایی با چیپست Intel® C610 Series سازگاری داشته و همانطور که اشاره شد از خانواده Intel Xeon E5-2600 V3 و خانواده Intel Xeon E5-2600 v4 پشتیبانی میکند.
در جدول پایین لیستی کامل از تمامی پردازنده هایی که این سرور از آنها پشتیبانی میکند را باهم میبینیم.
Model Cpu Frquancy Core Cache Power DDR4 Hz
E5-2699v3 2.3GHz 18 45MB 145W 2133
E5-2698v3 2.3GHz 16 40MB 135W 2133
E5-2697v3 2.6GHz 14 35MB 145W 2133
E5-2695v3 2.3GHz 14 35MB 120W 2133
E5-2690v3 2.6GHz 12 30MB 135W 2133
E5-2687Wv3 3.1GHz 10 25MB 160W 2133
E5-2683v3 2.0GHz 14 35MB 120W 2133
E5-2680v3 2.5GHz 12 30MB 120W 2133
E5-2670v3 2.3GHz 12 30MB 120W 2133
E5-2667v3 3.2GHz 8 20MB 135W 2133
E5-2660v3 2.6GHz 10 25MB 105W 2133
E5-2650v3 2.3GHz 10 25MB 105W 2133
E5-2650Lv3 1.8GHz 12 30MB 65W 2133
E5-2643v3 3.4GHz 6 20MB 135W 2133
E5-2640v3 2.6GHz 8 20MB 90W 1866
E5-2637v3 3.5GHz 4 15MB 135W 2133
E5-2630v3 2.4GHz 8 20MB 85W 1866
E5-2630Lv3 1.8GHz 8 20MB 55W 1866
E5-2623v3 3.0GHz 4 10MB 105W 1866
E5-2620v3 2.4GHz 6 15MB 85W 1866
E5-2609v3 1.9GHz 6 15MB 85W 1600
E5-2603v3 1.6GHz 6 15MB 85W 1600
E5-2699v4 2.2GHz 22 55MB 145W 2400
E5-2698v4 2.2GHz 20 50MB 135W 2400
E5-2697v4 2.3GHz 18 45MB 145W 2400
E5-2697Av4 2.6GHz 16 40MB 145W 2400
E5-2695v4 2.1GHz 18 45MB 120W 2400
E5-2690v4 2.6GHz 14 35MB 135W 2400
E5-2687Wv4 3.0GHz 12 30MB 160W 2400
E5-2683v4 2.1GHz 16 40MB 120W 2400
E5-2680v4 2.4GHz 14 35MB 120W 2400
E5-2667v4 3.2GHz 8 25MB 135W 2400
E5-2660v4 2.0GHz 14 35MB 105W 2400
E5-2650v4 2.2GHz 12 30MB 105W 2400
E5-2650Lv4 1.7GHz 14 35MB 65W 2400
E5-2643v4 3.4GHz 6 20MB 135W 2400
E5-2640v4 2.4GHz 10 25MB 90W 2133
E5-2637v4 3.5GHz 4 15MB 135W 2400
E5-2630v4 2.2GHz 10 25MB 85W 2133
E5-2630Lv4 1.8GHz 10 25MB 55W 2133
E5-2623v4 2.6GHz 4 10MB 85W 2133
E5-2620v4 2.1GHz 8 20MB 85W 2133
E5-2609v4 1.7GHz 8 20MB 85W 1866
E5-2603v4 1.7GHz 6 15MB 85W 1866
E5-2699Av4 2.4GHz 22 55MB 145W 2400
دقت داشته باشید هنگام خرید سرور DL380 G9 تناسب RAM و CPU را حتما در نظر بگیرید تا حداکثر Performance رو با توجه به میزان هزینه ای که انجام دادید داشته باشید.
نکته اول : شما نمیتوانید cpu های v3 و v4 رو بصورت همزمان روی یک سرور استفاده کنید.
نکته دوم : تمام cpu های لیست بالا قابلیت مجازی شدن یا Hyper-Treading را دارند به جز دو مدل 2609v3/v4 و 2603v3/v4
نکته سوم : برای cpu های با توان مصرفی تا 120W از هیت سینک نرمال یا استاندارد استفاده کنید و برای CPU هایی با مصرف بالاتر از 120W از هیت سینکهای High-Performance استفاده کنید.
ورژن ilo سرور DL380 G9 چیست ؟
سرور DL380 G9 از چیپ ILO ورژن 4 استفاده میکند. (اگر تمایل به کسب اطلاعات بیشتر در خصوص اینکه ILO سرور اچ پی چیست دارید به مقاله آن مراجعه کنید.)
حافظه رم در سرور hp dl380 g9 :
رمهایی که توسط این سرور پشتیبانی میشوند از نوع DDR4 میباشند.
بطور کلی ما چند نوع RAM داریم که به ترتیب به معرفی آنها میپردازیم اما فقط آنها را معرفی میکنیم، و به توضیح آنها نمیپردازیم، زیرا در مقالات مختلف و مربوط به خود RAM ها مفصلا در خصوص آنها توضیح داده شده است.
یکی از رم های پرکاربرد RAM Registred میباشد که با نام (RDIMM) شناسایی میشود.
نوع دیگر RAM مدل Load Reduced (LRDIMM) میباشد که در بازار با نام رم LR شناخته میشود.
نوع سوم آن با نام Persistent Memory (NVDIMM) میباشد که مصرف خیلی کمی دارد و معمولا ما در بازار از دو نوع اول یعنی رمهای RDIMM و LRDIMM استفاده میکنیم، که البته مصرف RDIMM ها به مراتب بیشتر از LRDIMM ها میباشد.
در تصویر زیر یک رم از نوع 32GB RDIMM رو مشاهده میکنید.
HPE 32GB PC4 2400 (RDIMM) RAM
حالا شاید این سوال براتون پیش بیاد که چرا اصلا ما در رابطه با اینکه رمهای R , LR و … داریم صحبت میکنم؟؟!!
بخاطر اینکه سرور DL380 G9 ظرفیتهای متفاوتی از انواع این رم ها رو پشتیبانی میکنه.
همونطور که قبلا اشاره شد این سرور دارای 24 عدد اسلات رم هستش.
اگر ما از رمهای LRDIMM استفاده کنیم میتوانیم حداکثر 24 رم با ظرفیت 128GB استفاده کنیم یعنی در مجموع 3TB رم میتوانیم روی این سرور نصب کنیم.
اما اگر ما از رم RDIMM استفاده کنیم میتوانیم حداکثر 24 رم با ظرفیت 32GB استفاده کنیم یعنی در مجموع 768GB رم میتوانیم داشته باشیم.
لازم به ذکر هستش که رمهای NVDIMM هم میتوانیم 24 رم با ظرفیت 8GB و در مجموع 128GB رم روی سرور داشته باشیم. یک نکته خیلی مهمی که وجود دارد در خصوص رم های NV این است که ما اگر این رم استفاده کنیم حتما باید CPU ما V4 باشد.
فکر میکنم تا الان متوجه شده باشید که اولا تفاوت رمها در چیست ، دوما چرا ما در این قسمت به معرفی آنها پرداختیم.
تکنولوژی Memory Protection در سرور DL380 G9
پشتیبانی از Advanced ECC دارد. بطور خلاصه این قابلیت به شناسایی و رفع ایرادات در bit های داده را میپردازد.
رید کنترلر (RAID Controller) در سرور DL380 G9 :
یکی از مباحث خیلی مهم در هنگام خرید سرور HP و یکی از قطعات مهم سرور رید کنترلر آن یا SMART Array میباشد.
این سرور یک رید کنترلر آنبرد با نام HPE Dynamic Smart Array B140i Controller درون خود دارد، این کنترلر داخلی فقط در حالت UEFI میتواند سرویس دهی کند، برای استفاده سرور در حالت Legacy ما باید از رید کنترلرهای دیگری استفاده کنیم.
علاوه بر این محدودیت، محدودیت دیگری وجود دارد، و آن هم این است که این رید کنترلر روی چیپست AHCI قرار دارد، از این رو smart array میتواند فقط از هاردهای sata پشتیبانی کند!!!
با وجود این دو محدودیت عملا استفاده از این ریدکنترلر داخلی امکانپذیر نیست، چون امروزه بیشتر هاردها از نوع sas هستند که توسط این کنترلر پشتیبانی نخواهند شد.
از این رو استفاده از ریدکنترلرهای دیگر در این سرور بیشتر به چشم میخورد. که در مدل sff آن معمولا از رید کنترلر smart array P440ar/P440 استفاده میشود و روی مدل LFF نیز بیشتر رید کنترلر P840 / P840AR مورد استفاده قرار میگیرد.
در زیر شما تصویری از رید کنترلر P440AR رو مشاهده میکنید.
HPE Smart Array P440 ar
یک نکته که شاید برای شما سوال باشد تفاوت رید کنترلر p440 با همتای خود یعنی p440ar میباشد، یا فرق p840 با p840ar ؟؟
تنها تفاوت نسخه های ar با نسخه های معمولی در حافظه کش آن است، نسخه های ar دارای حافظه کش داخلی (Onboard) هستند اما نسخه های معمولی کش داخلی ندارند و بصورت جداگانه میتوانیم به آنها کارتهای کش 512mb , 1gb, 2gb یا 4gb متصل کنیم.
پاور سرور DL380 G9 :
منبع تغذیه یا پاور سرور یکی از کلیدی ترین و مهم ترین قسمتها در انتخاب سرور میباشد.
این سوال خیلی پرسیده میشود که “چه پاوری به سرور DL380 G9 میخورد ؟”
پاور 500W با بهره وری 94درصدی ، پاور 800 وات با بهره وری 94 و 96 درصدی پرکاربرد ترین پاورها هستند.
همچنین پاور 1400 وات با بهره وری 94 درصدی مناسب سرور DL380 G9 میباشد.
شما در تصویر زیر یک پاور 800W و یک پاور 1400w سرور DL380 G9 را مشاهده میکنید.
HPE Gen9 Power Supply
سرور DL380 G9 دارای 2 اسلات پاور میباشد، که یکی از پاورها بعنوان پشتیبان پاور دیگری بوده و درواقع عملیات Redundant در منبع تغذیه رعایت شده است.
پاورها طوری طراحی شده اند که بتوانند بصورت hot-plug باشند و بصورت کشویی و بدون نیاز به ابزار خاصی قابل نصب و جدا شدن باشن.
همچنین این منابع تغذیه بصورت Flex Slot بوده و سرتیفیکیت های مربوط به highefficiency operation یا عملکرد با راندمان بالا و خروجی با حداکثر توان را دارا میباشند، و در کل پاورهای تولید شده توسط کمپانی HPE برای دیتاسنترها ساخته شده اند تا با مصرفی پایین حداکثر توان رو ارائه بدن.
این سرور دارای یک گرافیک 16GB داخلی از نوع Matrox G200eH2 با یک پورت VGA در پشت سرور میباشد.
ناگفته نماند که شما میتوانید به سادگی کارتهای گرافیک دیگری را نیز روی این سرور نصب و استفاده کنید.
سرور DL380 G9 بخریم یا DL360 G9
یک سوال پرتکرار که از طرف مشتریان عزیز همواره پرسیده میشود این است که سرور DL360 G9 چه فرقی با DL380 G9 دارد و ما بهتر است از کدامیک استفاده کنیم؟
در پاسخ به این سوال خدمت شما عرض میکنم که مادربرد هر دومدل یکسان است، پس نتیجه میگیریم که هر CPU و RAM که به مدل DL380 G9 بخورد، به سرور DL360 G9 هم میخورد و مناسب است.
در خصوص هارد هم که اگر سرور SFF باشد هاردهای 2.5 اینچی و اگر سرور LFF باشد هاردهای 3.5 اینچی میتوانیم روی سرور نصب کنیم و مهم نیست که سرور از نوع DL380 باشد یا DL360
نکته اینجاست که تنها تفاوت سرور DL380 G9 با سرور DL360 G9 در تعداد هاردهایی است که میتوان روی سرور نصب کرد، بعنوان مثال در مدل SFF ما در شاسی های DL380 تا 24عدد هارد میتوانیم داشته باشیم و روی مدل DL360 حداکثر میتوانیم 8 عدد هارد 2.5 اینچی داشته باشیم.
تفاوت تعداد هاردهایی که سرور DL360 G9 SFF با DL380 G9 SFF دارد
بدیهی است که دلیل قطور بودن سرور DL380 (منظور 2 یونیت بودن آن است) بدلیل پشتیبانی از هاردهای بیشتر است.
پس اگر یک جمع بندی انجام بدیم، تفاوت ها در تعداد هاردها و سایز سرور است و دیگر تفاوتی وجود ندارد!
یک نکته دیگر که وجود دارد، باتوجه به باریک بودن سرور DL360 که (منظور 1 یونیت بودن آن است) معمولا امکان نصب کارت گرافیک روی رایزر سرور وجود ندارد، و دوستانی که قصد نصب کارت VGA دارند ناچارند حتما از سرور DL380 استفاده کنند.
